PCB作为医疗设备的核心组件，虽“身型小巧”，却发挥着举足轻重的作用。从大型的医学影像设备，到便携的家用医疗监测仪器，医疗PCB如同精密的“神经中枢”，确保各类医疗设备精准、稳定地运行。

医疗PCB的关键应用领域

医学诊断设备

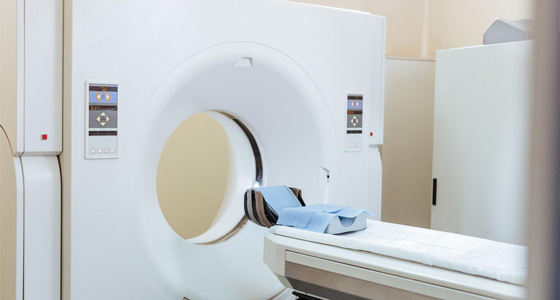

在医学诊断领域，医疗PCB是实现精准检测的关键。以磁共振成像设备为例，其内部复杂的电路系统需要高精度的PCB来承载。MRI通过射频信号获取人体内部结构信息，这就要求PCB具备出色的信号完整性，以保证射频信号的准确传输与接收，从而生成清晰、准确的图像，帮助医生做出精准诊断。计算机断层扫描设备亦是如此，CT扫描过程中，X射线探测器产生的大量数据需通过PCB快速、稳定地传输至数据处理单元，医疗PCB的高速数据传输能力和抗干扰性能，直接影响CT图像的分辨率和诊断的准确性。此外，像超声诊断设备，其换能器发射和接收超声波信号，信号的处理与传输同样依赖于医疗PCB的精密电路设计，确保超声图像的清晰呈现，助力医生洞察人体内部的细微病变。

医疗监护设备

医疗监护设备时刻守护着患者的生命体征，医疗PCB作为关键组件也是不可或缺的存在。例如，心电监护仪通过电极采集人体心电信号，这些微弱的生物电信号经PCB上的放大器、滤波器等电路处理后，被转化为直观的心电图，供医护人员实时监测患者的心脏状况。医疗PCB的高可靠性和稳定性，确保心电信号的准确采集与传输，哪怕在患者活动或电磁干扰环境下，也能持续提供可靠数据。血氧饱和度监测仪、血压监测仪等设备也类似，PCB将传感器采集到的生理参数进行处理和传输，为医护人员提供实时、准确的患者健康数据，以便及时发现病情变化并采取相应治疗措施。

治疗类设备

治疗类医疗设备对PCB的要求更为严苛，因其直接关乎患者的治疗效果与安全。如心脏起搏器，作为拯救心脏疾病患者生命的重要设备，其内部的医疗PCB必须具备极高的可靠性和稳定性。起搏器通过PCB控制电路，精准地向心脏发送电刺激信号，调节心脏跳动节律。这就要求PCB在极小的空间内集成复杂电路，同时能够在人体内部的复杂环境下，长期稳定地工作，确保每一次电刺激都准确无误。再如激光治疗仪，用于治疗多种疾病，其激光发射和控制模块依赖医疗PCB实现精确的能量调节和光束控制，医疗PCB的高精度控制能力，保障了激光治疗的安全性和有效性，让患者得到精准、安全的治疗。

便携式医疗设备

随着人们对健康管理的重视，便携式医疗设备市场迅速崛起，医疗PCB也为其发展提供了强大动力。以血糖仪为例，小巧的机身内集成了复杂的电路系统，医疗PCB负责将试纸采集到的血液中葡萄糖氧化产生的电信号转化为血糖浓度数值，并清晰显示在屏幕上。其紧凑的设计和低功耗特性，源于医疗PCB的高密度集成和高效电源管理能力，使血糖仪方便患者随时随地进行血糖监测。智能手环等可穿戴健康监测设备同样如此，医疗PCB将心率、运动步数、睡眠质量等传感器数据进行整合与处理，通过蓝牙等无线通信模块传输至手机等终端设备，为用户提供全面的健康数据监测服务，满足人们对便捷、实时健康管理的需求。

医疗PCB的制造要点

小型化与集成化

为满足医疗设备小型化、便携化的发展趋势，医疗PCB不断向小型化与集成化方向迈进。通过采用高密度互连技术，医疗PCB能够在有限的空间内实现更复杂的电路布局。HDI技术使用微孔、盲孔等工艺，减少过孔占用空间，实现更细的线路布线和更高的元件安装密度。同时，将多种功能的芯片集成在一个封装内，如系统级封装技术，进一步缩小PCB的尺寸。在便携式超声设备中，利用HDI和SiP技术，将超声发射、接收、信号处理等功能模块高度集成在一块小型PCB上，使设备体积大幅减小，便于医生携带和操作。

严格的材料选择

医疗PCB的材料选择需严格遵循相关医疗标准，确保生物相容性和安全性。常用的基材有聚酰亚胺、陶瓷等。聚酰亚胺材料具有优异的柔韧性、高强度和良好的耐化学腐蚀性，适用于可穿戴医疗设备中的柔性PCB，能贴合人体皮肤，且在日常使用中不易损坏。陶瓷材料则具有高导热性、低介电常数和良好的耐高温性能，常用于对散热和高频性能要求较高的医疗设备，如MRI设备中的射频电路部分，陶瓷PCB可有效降低信号损耗，保障设备的高性能运行。此外，电子元器件也需选用符合医疗级标准的产品，确保在医疗环境下长期稳定工作。

精密制造工艺

医疗PCB的制造工艺精度要求极高。在钻孔环节，需精准钻出微小孔径的孔，孔径公差控制在极小范围内，以满足高密度布线需求。采用激光钻孔技术，可加工出直径仅为0.05mm的微孔，确保线路连接的准确性。电镀工艺中，要精确控制金属镀层厚度，保证孔壁和线路表面的金属镀层均匀、致密，提高导电性和附着力。蚀刻工艺决定了线路的精细程度，通过精确调控蚀刻液浓度、温度和蚀刻时间，确保线路宽度和间距的精度，防止蚀刻过度或不足导致线路短路或断路。层压工艺将多层线路板和绝缘材料压合在一起，严格控制压力、温度和时间，保证各层之间紧密贴合，避免出现气泡、分层等缺陷，确保医疗PCB的整体质量和性能。
