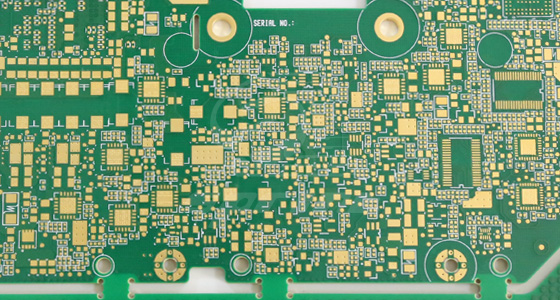

PCB的制造过程中，镀金是一种常见且重要的表面处理工艺。它不仅能提升PCB的导电性，还能增强其耐腐蚀性与可焊性，对PCB的性能和使用寿命有着关键影响。而镀金厚度作为镀金工艺中的关键参数，一直备受关注。那么，PCB镀金厚度一般是多少呢？接下来一同深入探讨。

一、PCB镀金厚度的常用单位

在PCB行业，镀金厚度的单位通常用微英寸（u''），这种单位的使用方便了行业内对于镀金厚度的精确描述和沟通。

二、常见PCB镀金厚度范围及应用场景

（一）极薄镀金层（1u''-4u''）

这类极薄的镀金层常见于化学镀镍金（ENIG）工艺，主要用于一些对成本敏感且性能要求相对不高的一般性电子产品。例如消费级的遥控器电路板，其对导电性和耐腐蚀性的要求并非极致，极薄的镀金层足以满足基本的防护需求，防止铜面氧化，同时控制成本。在一些简单的玩具电路板中，也多采用这一厚度范围的镀金，因为玩具产品使用环境相对温和，对PCB耐久性要求较低。

（二）较薄镀金层（4u''-8u''）

该厚度范围的镀金层在一般性电子产品中广泛应用，如普通的家用路由器、智能音箱的PCB。以家用路由器为例，其工作环境通常较为稳定，温度、湿度变化不大，较薄的镀金层既能保证良好的导电性，满足信号传输需求，又具备一定的抗腐蚀能力，确保在正常使用年限内PCB性能稳定。在智能音箱的PCB上，这一厚度的镀金层也能为电子元件的连接提供可靠的电气接触，同时兼顾成本与性能。

（三）中等厚度镀金层（8u''-20u''）

对于一些对性能有较高要求的应用场景，如高频率电路、射频识别（RFID）产品等，会选用中等厚度的镀金层。在高频率电路中，信号传输速度快、频率高，要求导体的电阻小、信号损耗低。较厚的镀金层能降低电阻，减少信号在传输过程中的衰减和失真，保证高频信号的稳定传输。像5G通信基站中的部分PCB，就会采用这一厚度范围的镀金，以满足高速率、大容量的数据传输需求。在RFID产品中，良好的导电性和抗干扰能力至关重要，中等厚度的镀金层有助于提升标签与读写器之间的通信可靠性，减少信号干扰。

（四）厚镀金层（20u''及以上）

在航空航天、医疗器械等对可靠性和稳定性要求极高的领域，常使用厚镀金层。航空航天设备需要在极端环境下工作，如高温、高压、强辐射等，厚镀金层能为PCB提供更强的耐腐蚀性和耐磨性，确保设备在复杂环境下长期稳定运行。例如卫星上的电子设备PCB，其镀金厚度可能达到50u''甚至更高，以抵御太空环境中的各种侵蚀。在医疗器械领域，如心脏起搏器、核磁共振成像设备的PCB，也采用厚镀金层。这些设备关乎患者的生命健康，对可靠性要求近乎苛刻，厚镀金层能保障电气连接的稳定性，防止因腐蚀等问题导致设备故障。

三、影响PCB镀金厚度选择的因素

（一）应用场景的环境因素

如果PCB将在恶劣环境中使用，如高温、高湿、强酸碱等环境，就需要更厚的镀金层来提供足够的防护。例如在化工生产设备中的控制电路板，由于周围环境存在大量腐蚀性气体和液体，为防止镀金层被快速腐蚀，需采用厚镀金层，以延长PCB的使用寿命。相反，在常温、干燥且洁净的环境中，如普通办公场所的电子设备，对镀金层厚度的要求相对较低。

（二）信号传输要求

对于高频、高速信号传输的PCB，为减少信号损耗和失真，需要较厚的镀金层。因为在高频情况下，信号存在趋肤效应，电流主要在导体表面流动。镀金层的电导率相对较高，增加厚度能使信号传输路径的电阻更小，降低信号损耗。如高速数据传输的服务器主板，为实现每秒数GB的数据传输速度，其PCB的关键信号线路部分会采用较厚的镀金层，以保障信号的完整性。

（三）成本考量

镀金厚度直接影响生产成本，厚度越大，金材料的使用量越多，成本也就越高。在一些对成本敏感的消费电子产品中，如普通的手机充电器PCB，会在满足基本性能要求的前提下，尽量选择较薄的镀金层来控制成本。而对于高端、高附加值的产品，如顶级的专业摄影设备，由于产品售价较高且对性能要求严格，相对能接受较高的成本，因此可能会采用更厚的镀金层以确保最佳性能。

（四）机械性能需求

当PCB的某些部位需要具备耐磨、耐插拔等机械性能时，如电脑主板上的内存插槽、显卡插槽等金手指部位，通常会采用电镀硬金工艺，并增加镀金厚度。以电脑内存插槽为例，用户可能会频繁插拔内存条，较厚的硬金镀层能有效提高金手指的耐磨性，保证多次插拔后仍能保持良好的电气连接，减少接触不良等问题的发生。

在制造PCB时，需综合考虑应用场景、电气性能、环境因素、成本及焊接等多方面需求，精准选择合适的镀金厚度。与专业的PCB制造商充分沟通，依据相关行业标准和实际使用情况，确定最佳镀金厚度方案，才能制造出性能优良、成本合理且满足不同行业需求的PCB产品，推动电子产业各领域持续发展。
