HDI多层电路板作为实现这一目标的关键技术载体，凭借其独特的设计理念与优越性能，成为现代电子产业发展的核心驱动力，广泛应用于各类高端电子设备之中。

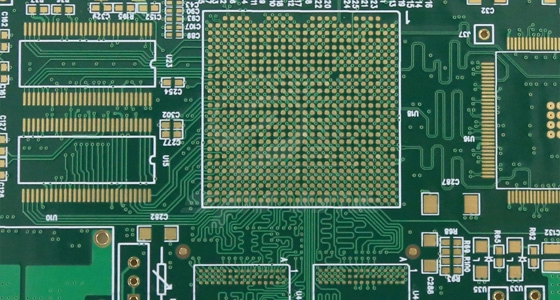

HDI多层电路板

一、HDI多层电路板的核心技术特点

（一）超高的线路密度与集成度

HDI多层电路板显著的特征在于其超高的线路密度。相较于传统多层板，HDI板通过采用微小孔径（最小孔径可达0.1mm甚至更小）、精细线路（线宽/线距低至30μm/30μm）以及盲埋孔技术，能够在有限的空间内实现更多元器件的高密度互连。例如，在智能手机主板中，HDI多层电路板可以将处理器、内存、射频芯片等数百个元器件紧凑地集成在一起，大幅缩小了电路板的面积，为手机轻薄化设计提供了可能。

（二）优异的信号传输性能

随着电子设备运行速度的不断提升，对信号传输的完整性和高速性提出了更高要求。HDI多层电路板通过优化线路布局和介质材料，能够有效降低信号传输过程中的损耗与干扰。其采用的低介电常数、低介质损耗角正切材料，以及精确的阻抗控制技术，确保了高速信号（如5G通信中的毫米波信号）在传输过程中保持稳定，避免出现信号失真、延迟等问题，保障了设备数据处理与传输的高效性。

（三）灵活的层间互连方式

HDI多层电路板拥有多种灵活的层间互连方式，如盲孔（从表层连接到内层，但不贯穿整个电路板）、埋孔（完全位于电路板内层，不与表层相连）和通孔（贯穿整个电路板）相结合的设计。这种多样化的互连方式不仅提高了电路板的布线效率，还减少了信号传输路径上的过孔寄生效应，增强了信号传输的可靠性。同时，也为复杂电路设计提供了更大的灵活性，满足了不同功能模块之间的高效连接需求。

二、HDI多层电路板的先进制作工艺

（一）积层技术实现高密度布线

HDI多层电路板的制作核心在于积层技术。该技术采用“层层堆叠、逐步积层”的方式构建电路板。首先，在核心基板上通过激光钻孔技术制作微小盲孔，然后进行电镀填孔，形成层间互连；接着，在表面涂覆绝缘介质材料，并通过光刻、蚀刻等工艺制作精细线路；重复上述步骤，逐步增加电路板的层数和线路密度。这种积层工艺能够精确控制线路尺寸和层间对准精度，实现高密度、高精度的电路板制作。

（二）高精度的激光钻孔技术

激光钻孔是HDI多层电路板制作的关键工艺之一。利用高能量激光束，可以在电路板材料上快速、精确地加工出微小孔径。与传统机械钻孔相比，激光钻孔具有孔径小、定位精度高、孔壁光滑等优势，能够满足HDI板对微小孔加工的严格要求。同时，激光钻孔还可以实现任意形状的钻孔加工，为复杂电路设计提供了更多可能性。

（三）先进的电镀与表面处理工艺

为确保HDI多层电路板的电气性能和可靠性，先进的电镀与表面处理工艺不可或缺。在电镀环节，采用填孔电镀技术，确保盲孔和埋孔内部填满铜，提高层间连接的导电性和可靠性；在表面处理方面，常见的有化学沉镍金、有机可焊保护剂等工艺，这些工艺能够有效保护电路板表面，提高可焊性和抗氧化能力，延长电路板的使用寿命。

三、HDI多层电路板的广泛应用领域

（一）智能手机与移动终端

智能手机作为HDI多层电路板的最大应用市场，对电路板的轻薄化、高性能化有着极高需求。HDI板凭借其高集成度和优异的信号传输性能，成为智能手机主板的优选。它不仅能够集成处理器、摄像头模组、射频模块等关键部件，还能满足5G通信、高速数据传输等功能对信号完整性的严格要求，推动智能手机向更轻薄、更智能的方向发展。

（二）汽车电子与自动驾驶

在汽车智能化、电动化的趋势下，汽车电子系统日益复杂，对电路板的可靠性和集成度提出了新挑战。HDI多层电路板广泛应用于汽车的发动机控制单元、车载信息娱乐系统、自动驾驶辅助系统（ADAS）等领域。其高可靠性和抗干扰能力，能够确保汽车电子设备在复杂的电磁环境和恶劣的工作条件下稳定运行，为汽车智能化发展提供坚实的硬件基础。

（三）通信基站与5G设备

5G通信技术的快速发展，对通信设备的性能和集成度提出了更高要求。HDI多层电路板凭借其优异的高速信号传输性能和高密度布线能力，成为5G基站、路由器、交换机等通信设备的核心部件。它能够满足5G通信中毫米波频段信号的传输需求，支持大规模天线阵列等先进技术的应用，助力5G网络实现高速、稳定的数据传输。

（四）医疗电子设备

医疗电子设备如核磁共振成像设备、心脏起搏器、便携式医疗监测仪器等，对电路板的精度、可靠性和安全性要求极为严格。HDI多层电路板的高精度和高集成度特性，使其能够满足医疗设备对微小化、智能化的需求；同时，其优异的电气性能和稳定性，确保了医疗设备在长时间运行过程中的准确性和可靠性，为医疗诊断和治疗提供了有力支持。

HDI多层电路板以其独特的技术优势和广泛的应用前景，在现代电子产业中发挥着不可替代的重要作用。随着技术的不断创新和发展，HDI板将持续推动电子设备向更高性能、更小尺寸、更低功耗的方向迈进，为电子产业的升级和变革注入强大动力。
