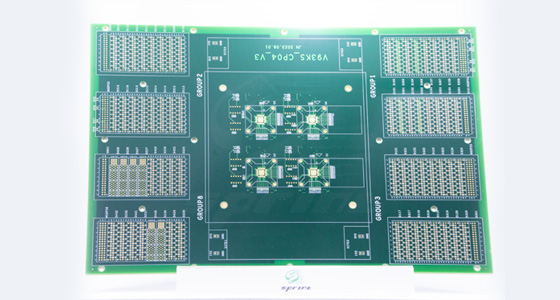

高难度PCB样板的材料选择需满足特定性能需求。在高频通信领域，需采用高频高速基材，这类材料的介电常数和损耗因子需严格控制在特定范围内，以减少信号传输损耗，且对加工环境的湿度、温度波动敏感，环境参数需稳定在狭小区间。
针对高温、高湿等恶劣工作环境，需选用耐高温、耐腐蚀材料。此类材料的机械性能与普通材料差异显著，其硬度和韧性指标特殊，会增加切割、钻孔等加工工序的难度，对加工工具的耐磨性和切削参数设置提出更高要求。
因高难度PCB样板层数多且材料特殊，层压过程需精准控制温度、压力和时间参数。不同材料的热膨胀系数存在差异，需根据材料特性制定特定的温度-压力-时间变化曲线，以避免层间分离、气泡等缺陷。层压设备需具备高精度的参数调控能力，确保各层材料紧密结合，满足结构强度和电气性能要求。
对于细线路结构，蚀刻液的浓度、温度及蚀刻时间需严格把控。由于线路宽度小，蚀刻过程中的侧蚀量需控制在极小范围，通常采用多次蚀刻工艺，逐步去除多余铜层，保证线路边缘的规整性，避免线路短路或断路。蚀刻设备需具备均匀的蚀刻液分布和稳定的参数控制能力。
为实现层间精准连接，钻孔孔径通常较小，位置精度要求达到微米级。机械钻孔需选用高硬度、高耐磨性的钻头，同时优化钻孔转速和进给量参数。对于埋孔、盲孔等特殊结构，需采用激光钻孔技术，通过控制激光能量密度和作用时间，实现高精度打孔，确保孔壁光滑，满足电气连接需求。
表面处理需满足高平整度、高抗氧化性和高可焊性指标。以沉金处理为例，需精确控制电镀液的成分比例、电流密度和电镀时间，保证金层厚度均匀，避免漏镀、镀金不良等问题。对于需精密焊接的样板，表面处理后的粗糙度需控制在特定范围内，以保证焊接的可靠性，减少虚接风险。
高难度PCB样板的检测涵盖多方面高精度测试。除常规外观检查和导通测试外，需进行阻抗测试，确保线路阻抗符合设计标准；开展信号完整性测试，评估信号在高频传输下的完整性；进行高低温循环测试，模拟极端工作环境，验证样板在温度剧烈变化下的稳定性。
检测需使用专业设备，如高精度阻抗测试仪、信号分析仪、高低温试验箱等，测试人员需具备专业知识，能够准确解读测试数据，全面评估样板的性能和可靠性，确保其满足设计指标要求。
