如何通过严格测试保障PCB产品寿命

作者：深圳普林电路发布时间：2025年11月06日

产品寿命直接关系到终端设备的可靠性与使用成本——无论是5G基站、工业控制主机还是高端测试仪器，其内部的PCB若过早出现性能衰减或故障，不仅会导致设备停机，还可能引发连锁问题，造成巨大损失。而严格的测试环节，正是从生产源头到交付使用前，排查潜在隐患、验证耐用性的关键手段，能为PCB产品寿命提供坚实保障。以下从材料特性验证、工艺可靠性测试、成品性能核验、使用适配性检测四个维度，梳理高速高频PCB如何通过测试筑牢寿命防线。

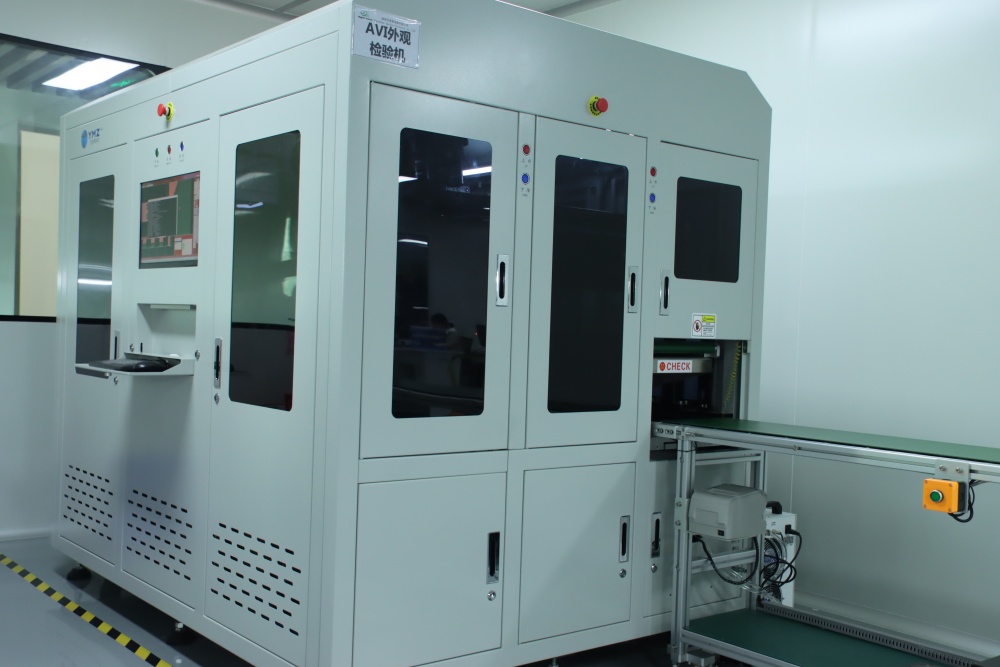

如何通过严格测试保障PCB产品寿命

一、材料特性验证：从源头筛选耐用基材，奠定寿命基础

高速高频PCB的寿命与原材料的耐用性密切相关，若基材、铜箔、阻焊剂等材料本身存在特性缺陷，即便后续工艺再精准，也难以保障长期稳定使用。因此，在材料入厂阶段，需通过针对性测试筛选优质材料，从源头杜绝因材料问题导致的寿命短板。

1.基材耐环境老化测试：验证长期稳定性

高速高频PCB常处于温度变化、湿度波动的环境中，基材若抗老化能力不足，长期使用后易出现介电特性偏移、机械强度下降等问题，直接影响信号传输与结构稳定性。测试时，可将基材样本置于模拟实际使用场景的环境中（如周期性的温湿度交替环境），持续一段时间后检测其介电常数、介质损耗因数及机械强度变化——若这些指标仍保持在合格范围内，说明基材具备良好的耐老化能力，能支撑PCB长期稳定工作；若指标出现明显波动，则需更换更耐用的基材类型。

2.铜箔附着力持久性测试：防止线路脱落隐患

铜箔作为信号传输的核心导体，其与基材的附着力直接决定线路的使用寿命。若附着力不足，长期振动或温度变化可能导致铜箔脱落，造成线路断裂。测试时，可采用剥离试验，对铜箔与基材的结合处施加稳定拉力，观察铜箔是否易脱落；同时，可将贴附铜箔的基材样本经过多次环境循环后，再次测试附着力，验证长期使用后附着力是否仍能满足要求，避免因铜箔脱落缩短PCB寿命。

3.阻焊剂耐化学腐蚀测试：保障防护层耐用性

阻焊剂不仅能防止线路短路，还能隔绝外界化学物质对线路的侵蚀。若阻焊剂耐腐蚀性差，长期使用后易出现开裂、脱落，导致线路暴露受损。测试时，可将涂覆阻焊剂的PCB样本浸泡在模拟实际使用中可能接触的化学溶液中，一段时间后观察阻焊剂是否出现变色、鼓泡、剥落等现象，同时检测线路的导电性是否受影响，确保阻焊剂能长期发挥防护作用。

二、工艺可靠性测试：排查加工隐患，避免工艺缺陷缩短寿命

即便原材料优质，若生产工艺存在缺陷（如层压不实、蚀刻残留、表面处理不均），也会成为PCB寿命的“隐形杀手”。因此，在工艺加工环节，需通过测试排查这些隐患，确保每一道工艺都能满足长期使用需求。

1.层间结合紧密性测试：防止层间分层故障

层压是将PCB多层结构结合为一体的关键工艺，若层间结合不紧密，长期使用中易因温度变化、振动等因素出现分层，破坏信号传输路径。测试时，可对层压后的PCB样本进行剥离测试，检测层间剥离强度是否达标；同时，可将样本置于一定温度环境下静置一段时间，观察是否出现层间气泡或分离迹象，确保层压工艺能保障PCB长期结构稳定，避免分层问题缩短寿命。

2.线路边缘完整性测试：避免信号传输隐患

蚀刻工艺若存在缺陷，线路边缘可能出现毛刺、残留铜渣，这些缺陷不仅影响信号传输效率，长期使用中还可能因电场集中导致线路氧化、腐蚀加速。测试时，可通过高倍观测设备检查线路边缘是否光滑、有无残留杂质；同时，可对线路进行长期通电测试，观察边缘区域是否易出现电流集中导致的温度异常升高，确保蚀刻工艺精准，线路边缘完整，减少因工艺缺陷引发的寿命问题。

3.表面处理层均匀性与耐磨性测试：延长线路防护寿命

表面处理层（如化学镍金、OSP膜）的均匀性与耐磨性，直接影响线路的防氧化能力与焊接可靠性。若表面处理层厚度不均，薄弱区域易先氧化；若耐磨性差，插拔或装配过程中易磨损，导致线路暴露。测试时，可通过观测设备检测表面处理层的厚度分布是否均匀；同时，采用耐磨试验（如模拟插拔或摩擦动作），观察表面处理层是否易磨损，确保其能长期保护线路，避免因表面处理缺陷导致线路提前损坏。

三、成品性能核验：全面评估整体耐用性，确保长期稳定

PCB成品需具备整体耐用性，才能在长期使用中保持性能稳定。因此，在成品出厂前，需通过综合性测试评估其整体性能是否能支撑长期使用，排查可能影响寿命的潜在问题。

1.长期信号传输稳定性测试：验证性能不衰减

高速高频PCB的核心价值是稳定传输信号，若长期使用后信号传输性能衰减，即便结构未损坏，也意味着产品寿命终结。测试时，可将PCB成品接入模拟实际工作的信号传输系统，持续长时间运行（如数千小时），定期检测信号损耗、干扰程度等指标——若这些指标始终保持稳定，说明PCB能长期满足信号传输需求；若出现性能衰减，需回溯排查材料或工艺问题，优化后重新测试，确保成品具备长期信号稳定性。

2.结构抗疲劳测试：应对长期机械应力

高速高频PCB在设备内部可能长期承受轻微振动或机械应力，若结构抗疲劳能力不足，长期积累易出现线路断裂、基材开裂等问题。测试时，可对PCB成品施加周期性的轻微机械应力，持续一定周期后检查其结构完整性，同时检测信号传输是否正常，确保PCB能承受长期机械应力，避免因结构疲劳提前报废。

3.导电性能持久性测试：保障线路长期导通

线路的导电性能若长期使用后下降，会导致信号传输效率降低，甚至引发设备故障。测试时，可对PCB成品的关键线路进行长期通电，保持稳定电流，定期检测线路的电阻值变化——若电阻值始终保持在合理范围，说明线路导电性能稳定；若电阻值明显升高，可能是线路氧化、接触不良等问题导致，需排查表面处理或工艺缺陷，确保线路能长期保持良好导电性能，支撑PCB整体寿命。

四、使用适配性检测：匹配实际应用场景，避免场景不兼容缩短寿命

不同应用场景的PCB，面临的使用环境与工作强度差异较大，若产品与实际场景不兼容，即便自身性能达标，也可能因“水土不服”缩短寿命。因此，需结合终端设备的使用场景，进行适配性测试，确保PCB能适应实际使用需求。

1.与设备散热适配性测试：防止过热加速老化

高速高频PCB工作时会产生热量，若与设备的散热系统适配性差，热量无法及时散发，长期高温环境会加速基材老化、线路氧化，缩短寿命。测试时，可将PCB安装到终端设备中，模拟实际工作负载，检测PCB关键区域的温度分布——若温度能控制在安全范围内，说明与散热系统适配良好；若局部温度过高，需调整PCB在设备中的安装位置或配合优化散热方案，确保长期使用中热量能有效散出，避免过热损伤。

2.与周边元器件兼容性测试：避免相互影响

PCB在设备中需与其他元器件（如芯片、连接器）协同工作，若相互兼容性差，可能出现信号干扰加剧、局部电流异常等问题，长期使用会加速PCB或周边元器件老化。测试时，可将PCB与设备中的核心元器件组装，模拟实际工作状态，检测PCB的信号传输是否受周边元器件干扰，同时观察PCB线路的电流、温度是否正常，确保与周边元器件兼容，避免因相互影响缩短使用寿命。

保障高速高频PCB产品寿命，并非单一环节的测试就能实现，而是需要构建“材料-工艺-成品-场景”全流程的测试闭环——通过材料特性验证筛选耐用基材，通过工艺可靠性测试排查加工隐患，通过成品性能核验评估整体耐用性，通过使用适配性检测匹配实际场景。每一道测试环节都像一道“关卡”，层层过滤潜在问题，确保最终交付的PCB能长期稳定工作，满足终端设备对寿命的需求。

随着高速高频PCB应用场景的不断拓展，对寿命的要求将愈发严苛，未来需进一步优化测试手段，结合模拟更复杂的实际使用环境、引入更精准的检测技术，让测试环节更贴合实际需求，为PCB产品寿命提供更全面、更可靠的保障，推动高速高频电子设备向更耐用、更稳定的方向发展。
