任意层互连PCB专业解决方案

作者：深圳普林电路发布时间：2025年11月06日

任意层互连PCB作为一种创新的专业解决方案，凭借其灵活的互连方式与优越的性能表现，成为破解电子设备升级难题的关键技术支撑，广泛应用于通信、汽车电子、医疗设备等多个高精尖领域。

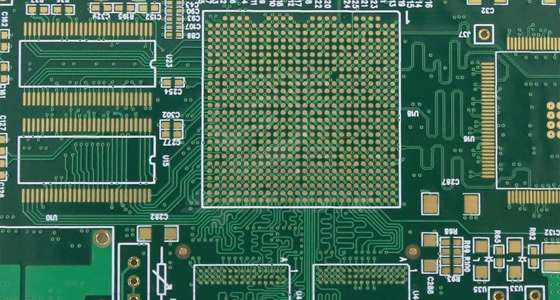

任意层互连PCB专业解决方案

一、任意层互连PCB的核心技术特点

任意层互连PCB的核心优势在于打破了传统PCB“层到层”固定互连的模式，实现了不同信号层之间直接、灵活的导通，无需依赖特定的中间层或导通孔结构。这一技术特点主要通过两种关键工艺实现：一是激光钻孔技术，利用高精度激光在PCB基材上形成微小孔径的导通孔，能精准连接任意两层信号线路，大幅减少信号传输路径中的弯折与损耗；二是积层工艺，通过多次叠加绝缘层与导电层，并结合激光钻孔与电镀工艺，构建起立体的互连网络，使各层线路可根据需求自由连接，无需受限于固定的层间顺序。

此外，该方案还具备高密度布线能力。由于互连方式灵活，线路布局无需为适配固定导通孔而预留额外空间，单位面积内可容纳更多信号线路，在相同尺寸下能承载更复杂的电路功能。同时，其采用的高性能基材与先进的表面处理技术，可进一步降低信号衰减与电磁干扰，保障电子设备在高频、高速运行环境下的稳定性。

二、任意层互连PCB的关键优势

（一）提升信号传输性能

在高频电子设备中，信号传输的完整性直接影响设备性能。任意层互连PCB通过缩短信号传输路径，减少导通孔数量与线路弯折，有效降低了信号延迟与串扰。例如，在5G通信基站的射频模块中，采用该方案后，能显著缩短信号从发射端到接收端的传输路径，降低信号衰减率，进而提升通信信号的稳定性与传输速率。

（二）优化空间利用率

对于小型化电子设备，空间限制是核心挑战。任意层互连PCB通过立体互连结构，将原本需要多层叠加才能实现的功能集成到更薄的基板中。以某款智能手表的核心主板为例，采用该方案后，可大幅减薄主板厚度、减少占用空间，同时还能容纳更多传感器接口与控制线路，为设备小型化与功能升级提供充足空间。

（三）增强可靠性与耐久性

在恶劣工作环境下，PCB需承受高温、振动、湿度变化等多重考验。任意层互连PCB的激光钻孔导通孔采用全电镀覆盖工艺，孔壁金属层厚度均匀且附着力强，可有效抵抗温度循环与振动带来的应力损伤；同时，其积层结构中的绝缘层与导电层结合紧密，能减少水汽与杂质渗透，延长PCB使用寿命，满足高可靠性设备的长期运行需求。

三、任意层互连PCB的行业应用案例

（一）汽车电子领域

随着新能源汽车与自动驾驶技术的发展，车载电子系统对PCB的性能要求大幅提升。某车企在自动驾驶域控制器中采用任意层互连PCB，实现了激光雷达、毫米波雷达、摄像头等多路传感器信号的直接互连，确保传感器数据的实时处理与决策响应；同时，该PCB能在发动机舱的高温环境下稳定工作，满足车载电子的严苛可靠性标准。

（二）医疗设备领域

在高精度医疗设备中，任意层互连PCB的高密度与高稳定性优势得到充分发挥。某医疗设备企业推出的便携式超声诊断仪，其核心成像模块采用该方案后，PCB上集成了多路超声信号采集线路与图像处理电路，大幅缩小设备体积，可实现床旁即时诊断；此外，该PCB的生物相容性表面处理技术，能有效避免设备与人体接触时的过敏风险，符合医疗设备的安全标准。

（三）通信设备领域

5G基站与数据中心交换机对PCB的高速信号传输能力要求极高。国内某通信设备厂商在5G基站的核心路由器中采用任意层互连PCB，通过灵活的层间互连设计，实现高速信号的无损耗传输，单块PCB可支持多个高速光模块接口，大幅提升基站的数据处理容量；同时，该方案还减少了PCB的层数与导通孔数量，降低生产过程中的能耗与材料损耗，符合绿色制造理念。

四、任意层互连PCB的发展趋势

未来，随着人工智能、物联网等技术的进一步渗透，电子设备对PCB的需求将向更高密度、更高速度、更薄型化方向发展。任意层互连PCB将在以下方面持续突破：一是孔径进一步微缩，激光钻孔技术将向更精细孔径发展，以适配更精细的芯片封装需求；二是材料升级，新型低损耗、低介电常数的基材将逐步应用，进一步提升信号传输效率；三是成本优化，通过自动化生产设备与工艺改进，降低激光钻孔与积层工艺的生产成本，推动该方案在中端电子设备领域的普及。

作为支撑精密电子设备发展的核心技术之一，任意层互连PCB专业解决方案不仅解决了传统PCB的性能瓶颈，更通过技术创新为各行业电子设备的升级提供了无限可能。在未来的电子产业变革中，该方案将持续发挥关键作用，助力更多高性能、小型化、高可靠性的电子设备落地，推动科技与产业的深度融合。
