如何制造高可靠性的5G基站PCB

作者：深圳普林电路发布时间：2025年11月07日

5G基站作为通信网络的核心基础设施，需长期在户外复杂环境中稳定运行，其内部PCB的可靠性直接决定基站的通信质量、运维成本与使用寿命。一旦PCB出现故障，不仅会导致局部信号中断，还可能引发连锁反应，影响大面积区域的通信服务。因此，制造高可靠性的5G基站PCB，需从材料选择、工艺管控、测试验证到生产管理形成全流程保障体系，确保产品能耐受恶劣环境、长期稳定工作。以下从四大核心维度，梳理5G基站PCB的可靠制造路径。

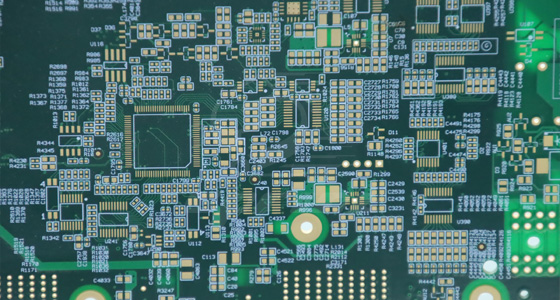

如何制造高可靠性的5G基站PCB

一、精准选型：匹配5G基站需求的材料体系，筑牢可靠性基础

5G基站PCB的材料选择需充分适配其“长期户外耐受”与“高频信号传输”的双重需求，若材料特性无法满足场景要求，即便后续工艺再精细，也难以保障长期可靠性。因此，需从基材、铜箔、阻焊剂三类核心材料入手，筛选兼具耐环境性与信号适配性的优质方案。

1.基材：优先选择耐候性与低损耗兼具的类型

5G基站PCB需长期承受户外温湿度剧烈变化（如夏季高温暴晒、雨季高湿、冬季低温），同时需传输高频信号，基材需同时满足“耐候稳定”与“低信号损耗”两大要求。应选择介电常数稳定的基材，避免温度、湿度波动导致介电特性偏移，影响信号传输精度；同时，基材的介质损耗因数需处于较低水平，减少高频信号传输过程中的能量浪费，确保信号能高效传递。此外，基材的机械强度与耐老化性能也需重点关注——需能抵御长期户外环境中的紫外线、臭氧侵蚀，避免出现基材开裂、分层等问题，保障PCB结构长期稳定。

2.铜箔：聚焦高导电性与强附着力

铜箔是5G基站PCB信号传输的核心载体，其性能直接影响信号传导效率与线路耐用性。应选择高纯度铜箔，减少杂质对信号传输的干扰，确保高频信号能低损耗传递；同时，铜箔与基材的附着力需达到较高标准——5G基站运行时会产生轻微振动，若铜箔附着力不足，长期使用中易出现铜箔脱落、线路断裂，导致信号中断。此外，铜箔的抗腐蚀性能也需纳入考量，避免户外高湿、盐分环境导致铜箔氧化生锈，影响导电性能与使用寿命。

3.阻焊剂：兼顾防腐蚀与信号兼容性

阻焊剂不仅需保护PCB线路免受户外雨水、灰尘、腐蚀性气体的侵蚀，还需避免对高频信号传输产生不良影响。应选择耐化学腐蚀性强的阻焊剂，能有效隔绝雨水、盐分、工业污染物对线路的侵蚀，防止线路短路或氧化；同时，阻焊剂的介电常数需与基材适配，且介质损耗小，避免因阻焊剂特性导致信号干扰或损耗增加。此外，阻焊剂的耐高温、抗紫外线性能也需达标，防止长期户外暴晒导致阻焊剂老化、剥落，失去防护作用。

二、精细管控：全流程工艺优化，避免制造缺陷影响可靠性

5G基站PCB对工艺精度的要求远超普通PCB，任何微小的工艺缺陷（如层压不实、蚀刻毛刺、表面处理不均），在长期户外恶劣环境中都可能被放大，成为可靠性隐患。因此，需对生产过程中的关键工艺环节进行精细化管控，确保每一步加工都能满足高可靠性标准。

1.层压工艺：严控结合紧密性与厚度均匀性

层压是将PCB多层结构整合为一体的关键环节，5G基站PCB多为多层结构，层间结合质量直接影响整体可靠性。层压过程中需精准控制温度、压力与时间参数，确保层间材料能充分融合，避免出现层间气泡、空隙等缺陷——这些缺陷在户外温湿度变化环境中，易因热胀冷缩导致层间分离，破坏信号传输路径。同时，需保障层压后PCB的厚度均匀性，避免局部厚度偏差过大，导致线路阻抗波动，影响高频信号传输稳定性，或因结构受力不均加速老化。

2.蚀刻工艺：确保线路边缘光滑与尺寸精准

蚀刻工艺决定PCB线路的形态，5G基站PCB线路密度较高，且需传输高频信号，蚀刻精度直接影响线路性能与耐用性。蚀刻过程中需严格控制蚀刻速度与蚀刻液浓度，避免出现线路边缘毛刺、残留铜渣等问题——这些缺陷不仅会增加信号传输损耗，还可能在长期使用中因电场集中导致线路氧化、腐蚀加速，缩短使用寿命。同时，需确保线路尺寸精准，避免因蚀刻过度或不足导致线路宽度偏差，影响阻抗稳定性，进而引发信号失真或传输故障。

3.表面处理工艺：强化线路防护与焊接可靠性

5G基站PCB需与各类元器件焊接组装，且需长期耐受户外环境，表面处理工艺需同时满足“防氧化”与“易焊接”需求。可选择化学镍金、沉银等表面处理方式，形成均匀、致密的防护层，有效隔绝空气、水分对铜箔的侵蚀，防止线路氧化；同时，表面处理层需具备良好的焊接性能，确保与元器件焊接牢固，避免因焊接点松动导致信号接触不良或设备故障。此外，表面处理层的厚度均匀性需严格把控，避免局部厚度不足导致防护失效，或厚度过厚影响信号传输。

三、严格验证：多维度测试排查隐患，确保可靠性达标

5G基站PCB的可靠性需通过针对性测试验证，模拟户外实际使用场景与长期运行状态，排查潜在隐患，确保产品出厂前已具备耐受恶劣环境、长期稳定工作的能力。测试需覆盖材料性能、工艺质量、成品耐用性三大维度，避免未发现的缺陷在基站运行中暴露。

1.材料性能复核测试：验证材料适配性

在材料入厂后、生产前，需对基材、铜箔、阻焊剂进行性能复核测试。针对基材，可模拟户外温湿度循环环境，检测其介电常数、机械强度变化，确保耐候性达标；针对铜箔，测试其附着力与抗腐蚀性能，避免因铜箔质量问题导致后续线路故障；针对阻焊剂，检测其耐化学腐蚀、耐高温、抗紫外线性能，确保防护效果能长期维持。通过材料性能复核，从源头杜绝因材料不合格导致的可靠性隐患。

2.工艺缺陷检测：排查加工环节问题

在每道工艺完成后，需通过专业设备检测工艺质量。层压后，采用无损检测手段检查层间是否存在气泡、分层；蚀刻后，通过高倍观测设备检查线路边缘是否光滑、尺寸是否精准；表面处理后，检测处理层厚度均匀性与覆盖完整性，避免局部防护缺失。通过工艺缺陷检测，及时发现并修复加工环节的问题，避免缺陷累积影响最终可靠性。

3.模拟环境耐用性测试：验证长期稳定能力

成品出厂前，需进行模拟户外环境的耐用性测试。可将PCB置于模拟户外温湿度循环、振动、电磁干扰的环境中，持续运行较长时间，定期检测其信号传输性能、结构完整性、导电性能——若信号传输始终稳定、结构无损坏、导电性能无下降，说明PCB具备长期可靠性；若出现性能波动或结构问题，需回溯优化材料或工艺，直至测试达标。

四、规范管理：建立生产全流程追溯体系，保障品质一致性

5G基站PCB的生产需建立严格的管理体系，确保每一批次、每一块产品的品质都能保持一致，避免因生产管理混乱导致的可靠性差异。需从人员、设备、流程三个维度入手，构建标准化、可追溯的生产管理模式。

1.人员管理：强化专业技能与质量意识

5G基站PCB制造对操作人员的技能要求较高，需定期开展专业培训，确保操作人员熟悉各工艺环节的技术标准与操作规范，能精准控制工艺参数，避免因操作失误导致工艺缺陷。同时，需强化质量意识培训，让操作人员认识到每一个细节对PCB可靠性的影响，主动规避不规范操作，确保生产过程中的质量管控落实到位。

2.设备管理：保障设备精度与稳定性

生产设备的精度与稳定性直接影响工艺质量，需建立设备定期维护与校准机制。针对层压机、蚀刻机、表面处理设备等核心设备，制定详细的维护计划，定期检查设备运行状态，更换老化部件，确保设备始终处于最佳工作状态；同时，定期对设备进行精度校准，如层压机的温度、压力控制精度，蚀刻机的蚀刻速度控制精度，避免因设备精度下降导致工艺偏差，影响PCB可靠性。

3.流程追溯：建立全环节数据记录体系

需建立生产全流程的数据追溯体系，记录每一块PCB的材料批次、生产设备、操作人员、工艺参数、检测结果等信息。若后续基站运行中出现PCB故障，可通过追溯体系快速定位问题根源，及时优化生产方案，避免同类问题重复出现；同时，追溯体系也能确保每一批次产品的生产过程都可查、可控，保障品质一致性与可靠性。

制造高可靠性的5G基站PCB，需实现“材料选型精准化、工艺管控精细化、测试验证严格化、生产管理规范化”的多维度协同。通过匹配场景需求的材料体系奠定基础，通过全流程工艺优化避免缺陷，通过多维度测试排查隐患，通过规范管理保障品质一致，最终确保PCB能耐受户外恶劣环境，长期稳定支撑5G基站的信号传输与运行。
