汽车电子PCB的层数与结构选择

来源:深圳普林电路 日期:2025-02-06 浏览量:

汽车电子系统涵盖了众多的功能模块,如发动机控制系统、车身电子系统、安全气囊系统、车载娱乐系统等。这些系统对PCB的要求各不相同,层数与结构的选择直接影响着PCB的性能、可靠性以及成本。因此,在汽车电子PCB的设计过程中,需要综合考虑多方面的因素,以做出更优的选择。


一、汽车电子系统功能需求对PCB层数与结构的影响

(一)复杂功能模块的布线需求

对于发动机控制系统、自动驾驶辅助系统等复杂功能模块,其内部包含大量的电子元件和复杂的电路连接。这些模块需要在有限的空间内实现高密度的布线,以满足信号传输的要求。此时,多层PCB结构能够提供更多的布线层,使得信号线、电源线和地线能够更合理地分布,减少信号干扰和布线拥塞的问题。

(二)不同功能模块的集成需求

现代汽车电子系统倾向于将多个功能模块集成在一块PCB上,以减小体积、降低成本并提高系统的整体可靠性。例如,车载信息娱乐系统可能集成了导航、多媒体播放、蓝牙通信等功能,这就要求PCB能够容纳多种类型的芯片和电路,并且为不同功能模块之间的信号交互提供良好的平台。在这种情况下,合适的PCB层数和结构可以实现不同功能区域的隔离与连接,避免相互干扰。通过合理划分地层和电源层,并采用多层布线结构,可以有效地将射频电路、数字电路和模拟电路等不同类型的电路集成在一起,同时保证各部分电路的性能不受影响。

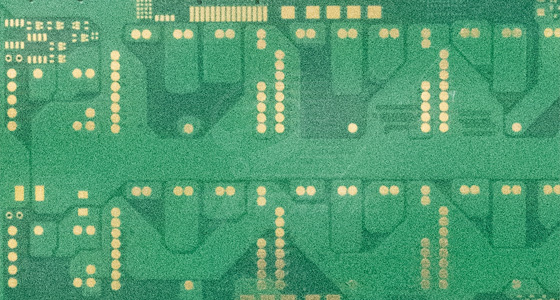

汽车电子PCB

二、电气性能要求与PCB层数与结构的关系

(一)信号完整性

高速数字信号在PCB上传输时,容易受到反射、串扰等因素的影响,导致信号完整性问题。为了保证信号的质量,需要采用多层PCB结构来实现良好的阻抗匹配和信号屏蔽。例如,在车载以太网通信系统中,高速信号的传输速率可达 100Mbps 甚至更高,此时需要使用多层 PCB,并在信号层之间合理布置地层,形成完整的屏蔽结构,减少外界干扰对信号的影响,同时通过精确控制传输线的特性阻抗,确保信号的反射系数在可接受范围内,从而保证数据的准确传输,避免因信号完整性问题导致的数据丢失或错误。

(二)电源完整性

汽车电子系统中的各种芯片和电路对电源的稳定性要求较高。多层PCB可以通过专门的电源层和地层设计,为电源提供低阻抗的传输路径,减少电源噪声和电压波动。


三、可靠性需求下的PCB层数与结构选择

(一)热管理

汽车电子设备在运行过程中会产生热量,尤其是功率器件,如发动机控制单元中的功率驱动器、车载充电器等。过多的热量会影响电子元件的性能和寿命,因此PCB的层数和结构应考虑热管理的需求。多层PCB可以通过内部的金属层来帮助散热。

(二)机械强度与抗振动性能

汽车在行驶过程中会受到各种振动和冲击,这就要求PCB具有足够的机械强度和抗振动性能。多层PCB由于其多层结构的相互支撑,在一定程度上能够提高整体的机械强度。同时,在PCB的设计中,可以通过增加固定孔、优化外形尺寸以及选择合适的材料等方式,进一步增强其抗振动能力。例如,在汽车底盘控制系统的PCB设计中,采用多层刚性PCB并结合特殊的加固措施,能够确保PCB在恶劣的振动环境下不会出现焊点开裂、线路断裂等故障,保证系统的可靠运行。


四、成本限制与PCB层数与结构的权衡

(一)层数增加对成本的影响

虽然多层PCB在性能和功能实现上具有优势,但层数的增加会导致制造成本的上升。这主要体现在材料成本、加工工艺成本以及生产周期等方面。每增加一层 PCB,就需要额外的覆铜板、半固化片等材料,同时,多层PCB的加工工艺更为复杂,需要更高精度的设备和更多的加工步骤,如多层压合、钻孔、电镀等,这些都会增加生产成本和生产周期。因此,在满足汽车电子系统性能要求的前提下,应尽量优化PCB的设计,避免不必要的层数增加,以控制成本。

(二)结构优化降低成本的可能性

通过合理的PCB结构选择和优化设计,可以在一定程度上降低成本。另外,优化PCB的外形尺寸和拼板方式,提高板材利用率,也可以有效降低材料成本。同时,合理规划布线和元件布局,减少过孔数量和层数,不仅可以提高生产效率,还能降低加工成本。


汽车电子PCB的层数与结构选择是一个综合考虑多方面因素的复杂过程。在设计过程中,需要充分了解汽车电子系统的功能需求、电气性能要求、可靠性需求以及成本限制等因素,并在这些因素之间进行权衡和优化。通过合理选择PCB的层数和设计合适的结构,可以实现汽车电子系统的高性能、高可靠性和低成本,为汽车电子化的发展提供有力的支持,确保汽车电子系统在各种复杂的工况下都能够稳定、高效地运行,提升汽车的整体性能和安全性,满足消费者对现代汽车的需求和期望。
