PCB塞孔工艺是确保电路板性能与可靠性的关键环节，随着电子产品朝着“轻、薄、短、小”方向发展，PCB的集成度不断提高，塞孔工艺的重要性愈发凸显。以下将详细介绍PCB塞孔的工艺流程。

一、准备工作

在正式开始塞孔流程前，需进行一系列准备工作。首先，要确保待加工的PCB板表面清洁，无油污、灰尘及其他杂质，以免影响塞孔效果。可采用超声波清洗、化学清洗等方式对PCB板进行预处理，随后进行烘干，保证板面干燥。其次，根据PCB板的设计要求，选择合适的塞孔材料，常见的有树脂、油墨等。不同材料适用于不同的应用场景，例如，对于有较高电气性能要求的场合，会选用具有良好绝缘性和稳定性的树脂材料；而对于一般的阻焊塞孔需求，热固性或感光性油墨较为常用。同时，还需准备好塞孔所需的设备，如丝印机、塞孔机等，并对设备进行调试，确保其参数设置符合工艺要求，如丝印机的网版张力、刮刀压力、印刷速度等，塞孔机的注胶压力、流量等。

二、钻孔

钻孔是PCB制造的前期工序，但与塞孔紧密相关。根据电路设计，使用数控钻床在PCB板上钻出导通孔或盲孔。钻孔的精度、孔径大小及孔壁质量会直接影响后续塞孔效果。为保证钻孔质量，需选择合适的钻头，并控制好钻孔参数，如转速、进给量等。例如，对于较薄的PCB板，可适当提高转速、降低进给量，以减少孔壁的毛刺和粗糙度；而对于较厚的PCB板，则需调整参数，确保钻孔的垂直度和贯通性。钻完孔后，要对PCB板进行检查，去除孔内残留的钻屑等杂质，为后续塞孔做准备。

三、孔壁处理

孔壁处理的目的是提高塞孔材料与孔壁的附着力，确保塞孔的牢固性。一般采用化学处理方法，如对孔壁进行微蚀处理，通过特定的化学溶液去除孔壁表面的氧化层、油污等，使孔壁呈现微观粗糙状态，增加塞孔材料与孔壁的接触面积。在微蚀过程中，要严格控制溶液浓度、处理时间和温度等参数。处理完成后，需用清水对PCB板进行充分冲洗，去除残留的化学溶液，再进行烘干处理，保证孔壁干燥。对于一些特殊要求的PCB板，可能还需在孔壁上进行化学镀铜等预处理，进一步增强孔壁与塞孔材料的结合力。

四、塞孔

塞孔是整个工艺流程的核心步骤。目前常见的塞孔方式有树脂塞孔和油墨塞孔。

（一）树脂塞孔

手工填胶：对于少量、特殊规格的PCB板，可采用手工填胶方式。使用专用的注射器或工具，将调配好的树脂材料缓慢注入孔内，确保树脂填充饱满，无气泡残留。在填充过程中，需注意控制填充速度和力度，避免树脂溢出孔外过多。填充完成后，用工具将孔口多余的树脂刮平。

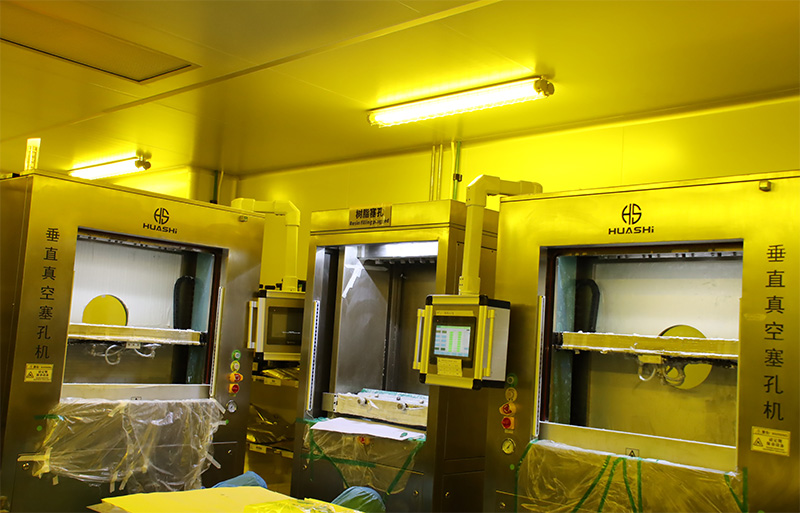

真空塞孔：对于大规模生产且对塞孔质量要求较高的情况，常采用真空塞孔设备。将PCB板放置在真空环境中，通过设备将树脂材料注入孔内。在真空状态下，孔内的空气被抽出，有利于树脂更充分地填充到孔的各个角落，减少气泡产生，提高塞孔的密实度。例如，一些高端电子产品的PCB板制造，会优先选择真空塞孔工艺，以保证产品的可靠性。

印刷塞孔：利用丝印机进行塞孔操作。将带有对应孔位图案的网版安装在丝印机上，通过刮刀将树脂材料刮过网版，使树脂填充到PCB板的孔中。这种方式适用于孔径较大、数量较多且分布规则的孔。在丝印过程中，要调整好丝印参数，如刮刀压力、网版与PCB板的间距等，确保树脂填充均匀、饱满。

（二）油墨塞孔

铝片网版塞孔：使用数控钻床在铝片上钻出与PCB板塞孔位置对应的孔，制成铝片网版。将铝片网版安装在丝印机上，采用热固性或感光性油墨进行塞孔。在丝印过程中，油墨通过铝片网版上的孔填充到PCB板的导通孔内。此方法能较好地控制油墨填充量，保证塞孔的一致性，但对铝片网版的制作精度要求较高。

直接丝印塞孔：采用特定目数的丝网，如36T或43T丝网，安装在丝印机上，在完成板面阻焊油墨印刷的同时，将导通孔塞住。这种方式工艺流程相对简单，但由于过孔内存有大量空气，在后续固化过程中，空气膨胀可能会冲破阻焊膜，造成空洞、不平整等问题，因此对油墨的性能和丝印参数的控制要求较为严格。

五、固化

塞孔完成后，需对填充的树脂或油墨进行固化处理，使其具有一定的强度和稳定性。

（一）树脂固化

热固化：将塞孔后的PCB板放入烘箱中，根据树脂材料的特性，设置合适的温度和时间进行加热固化。一般热固化温度在120℃-180℃之间，时间为30-90分钟不等。在固化过程中，树脂分子发生交联反应，形成三维网状结构，从而提高树脂的硬度和强度。例如，对于一些环氧树脂类塞孔材料，常采用150℃下固化60分钟的工艺参数。

光固化：若使用的是光固化树脂，可通过紫外线照射进行固化。将PCB板放置在紫外线固化设备中，根据树脂对紫外线波长的敏感特性，选择合适的光源和照射时间。光固化速度快，生产效率高，且能减少热对PCB板的影响，适用于对热敏感的PCB板或对生产效率要求较高的场景。

（二）油墨固化

热固性油墨固化：与树脂热固化类似，将塞孔后的PCB板放入烘箱，在特定温度下使油墨中的树脂成分发生交联固化。热固性油墨的固化温度一般在150℃-200℃，时间为20-60分钟。不同品牌和型号的热固性油墨，其固化参数会有所差异，需根据实际情况进行调整。

感光性油墨固化：先对塞孔后的PCB板进行预烘，去除油墨中的溶剂，使油墨初步干燥。然后进行曝光，通过紫外线照射，使油墨中的感光成分发生光化学反应，形成交联结构。最后进行显影，去除未曝光部分的油墨，留下固化的塞孔油墨。曝光时间和显影参数需根据油墨的感光特性和PCB板的具体要求进行精确控制。

六、打磨

固化后的塞孔表面可能存在不平整的情况，需要进行打磨处理，使PCB板表面平整光滑，满足后续工艺要求。

机械打磨：采用磨板机等设备，通过砂纸或砂轮等打磨工具对PCB板表面进行打磨。在打磨过程中，要控制好打磨压力、速度和时间，避免过度打磨导致塞孔材料被磨穿或PCB板表面受损。打磨后，需对PCB板进行清洗，去除表面残留的粉尘等杂质。

化学抛光：对于一些对表面平整度要求极高的PCB板，可采用化学抛光方法。将PCB板浸泡在特定的化学溶液中，通过化学反应去除表面的微小凸起，使表面达到平整光滑的效果。化学抛光能在不损伤PCB板内部电路的情况下，有效提高表面质量，但需要严格控制化学溶液的浓度、温度和处理时间等参数。

经过以上完整的塞孔工艺流程，PCB板的导通孔或盲孔被有效填充，从而满足电子产品在电气性能、焊接工艺等方面的要求，为后续的电子元件安装和整机组装奠定良好基础。
