多层PCB内部架构：走进电路板设计的世界

当硬件工程师初次接触多层PCB时，可能会感到有些晕乎乎。看着十层八层的板子，密密麻麻的线路就像蜘蛛网一样，让人不知从何下手。但实际上，多层PCB的设计却是现代电子产品中不可或缺的重要组成部分。

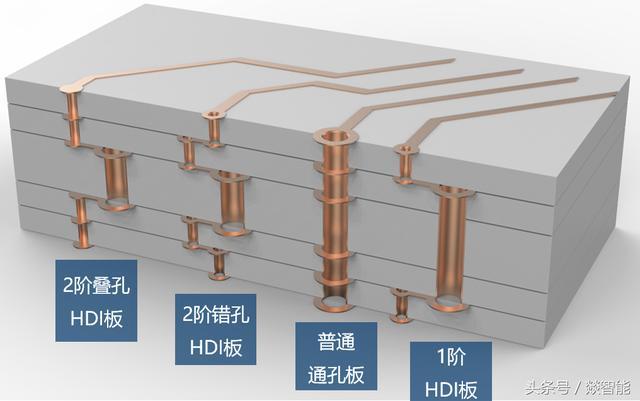

多层PCB内部结构图可以用立体图形展示，各种叠层结构的PCB图让人们更直观地了解电路板的设计。高密度互联板(HDI)是多层PCB的一种核心设计，其特点主要在于过孔的工艺。

在多层PCB的制作过程中，线路的加工和单层或双层PCB并没有太大区别，最大的不同在于过孔的工艺上。线路通常是通过蚀刻形成的，而过孔则需要先进行钻孔，然后再镀铜，形成通路。通孔板和层数并没有必然的联系，通孔板的层数可以很少也可以很多。

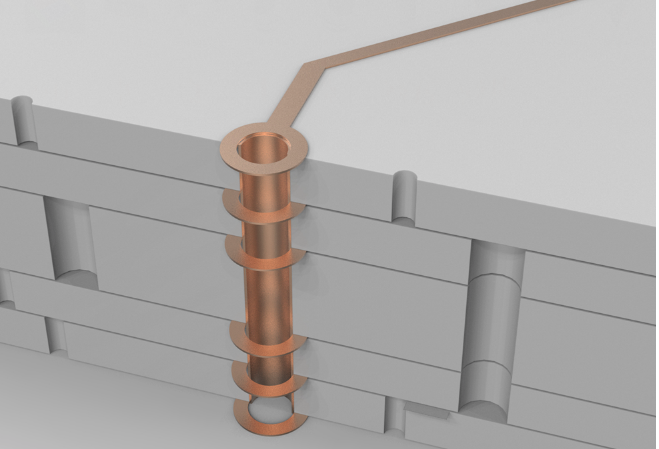

通孔板中最常见的是一种过孔，从第一层打通到最后一层。无论是外部的线路还是内部的线路，孔都是打通的，这种板子被称为通孔板。而在高密度板(HDI板)中，使用了激光孔的工艺。激光孔只能打穿玻璃纤维的板材，不能打穿金属的铜。因此，外表面的激光孔不会影响到内部的其他线路，这使得HDI板的设计更为紧凑。

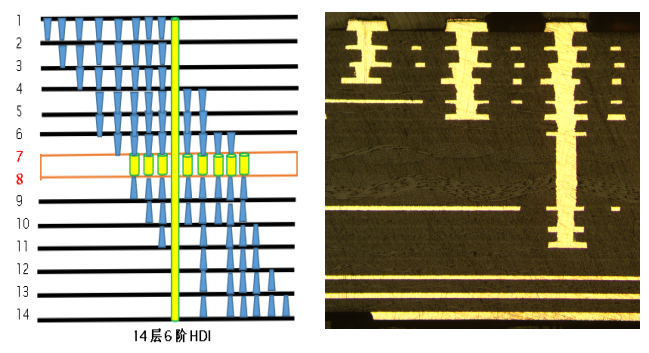

随着技术的发展，出现了更复杂的设计，比如叠孔板和任意层互联板。叠孔板的两层激光孔会重叠在一起，线路更加紧凑。然而，制造过程也更加复杂，价格也较高。而任意层互联板则每一层都是激光孔，使得走线和打孔都非常自由灵活，但由于制造难度较大，价格非常昂贵。

在实际应用中，不同类型的PCB适用于不同的产品级别。例如，8位单片机产品通常使用2层通孔板，而32位单片机级别的智能硬件则采用4层-6层通孔板。Linux和Android级别的智能硬件通常采用6层通孔至8层一阶HDI板，而紧凑的智能手机产品则使用8层一阶到10层二阶电路板。

尽管多层PCB的设计可能会让人感到头疼，但它却是现代电子产品不可或缺的基础。从通孔板到高密度板(HDI)再到更复杂的叠孔板和任意层互联板，每一种设计都在不断推动着电子技术的发展。

在未来的科技世界中，多层PCB必将发挥更加重要的作用，为我们带来更多惊喜与可能性。

---
