从我们日常使用的智能手机、平板电脑，到高端的5G通信基站、航空航天设备，每一项电子产品的创新突破背后，都离不开印刷电路板技术的有力支撑。其中，HDI盲埋孔线路板作为PCB领域的前沿技术，正逐渐成为推动现代电子产业发展的核心力量。

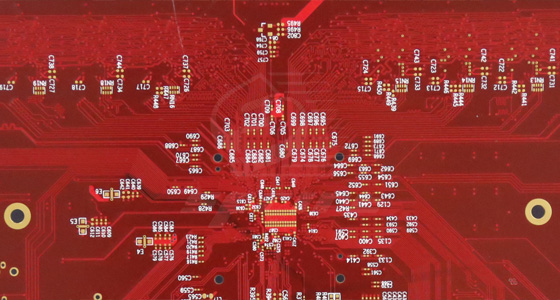

一、HDI盲埋孔线路板的技术原理

HDI，意为高密度互连。HDI盲埋孔线路板，顾名思义，是一种运用微盲埋孔技术，实现线路分布密度大幅提升的电路板。它通过在多层PCB板内构建特殊的互连结构，满足了电子产品对更高集成度和更优电气性能的需求。

（一）盲孔与埋孔的奥秘

盲孔，是从PCB表面连接到内层线路，但并不贯穿整个PCB板的孔。它如同一条隐蔽的地下通道，将PCB表层走线与内层走线紧密相连，有效缩短了信号传输的距离，减少了信号干扰，极大地提升了信号完整性。在手机主板这类对空间利用和信号处理要求近乎苛刻的PCB中，盲孔发挥着不可替代的作用，能够在极为有限的空间内实现高效的电气连接。其孔径通常极为细小，一般处于0.1-0.3mm之间，以适配高密度布线的严格要求。

埋孔则是深藏于PCB内层，连接内部不同层线路且不延伸到PCB表面的孔。它就像一座稳固的桥梁，在多层PCB内部搭建起稳定的电气连接路径，对于实现复杂电路功能起着至关重要的作用。在高端服务器主板等对电气性能和稳定性要求极高的PCB中，埋孔用于连接多层电源层和信号层，保障电源的稳定分配以及信号的可靠传输。其孔径同样较小，与盲孔类似，多在0.1-0.3mm范围，以契合高密度布线的发展趋势。

（二）实现高密度互连的关键技术

为了打造这些精细的盲埋孔结构，HDI盲埋孔线路板采用了一系列先进的技术手段。激光钻孔技术是其中的佼佼者，它利用高能量密度的激光束，在PCB板上精确地钻出微小的孔，孔径可以小至几十微米。这种高精度的钻孔方式，能够满足HDI线路板对微孔加工的严格要求，为实现高密度布线奠定了基础。等离子或光处理技术也常用于辅助形成更小的孔，进一步提升原始图像的密度。

在完成钻孔后，电镀工艺则成为实现电气连接的关键步骤。通过在孔壁上均匀地镀上一层金属（通常是铜），使盲孔和埋孔能够有效地传导电流，确保不同层之间的信号传输畅通无阻。此外，层压技术将多层带有线路和孔的PCB材料紧密压合在一起，形成一个完整的、多层互连的电路板结构，保证了整个线路板的机械强度和电气性能。

二、HDI盲埋孔线路板的制造工艺

HDI盲埋孔线路板的制造过程复杂且精细，需要高度精确的设备和严格的工艺控制，每一个环节都对产品的质量和性能有着决定性的影响。

（一）积层法——构建复杂结构的基石

HDI板一般采用积层法制造。积层法就像是搭建一座高楼，一层一层地往上堆叠，每一层都增加了线路和连接的复杂性。积层的次数越多，板件的技术档次也就越高。普通的HDI板基本上是1次积层，通过一次积层形成简单的盲孔结构，连接外层与紧邻的内层，适用于一些对电路复杂度要求不高，但对空间利用有一定需求的电子产品，如智能手环、简单的蓝牙耳机等。

高阶HDI则采用2次或以上的积层技术。以二阶积层为例，它不仅包含从外层连接到紧邻内层的一阶盲孔，还增加了从外层通过中间层连接到更内层的二阶盲孔，以及相应的埋孔结构。这种更复杂的结构能够实现更丰富的电路连接，适用于对信号完整性和布线密度要求较高的电子产品，如智能手机、平板电脑等。随着积层次数的进一步增加，三阶及以上的高阶HDI板能够满足高端电子产品对超高布线密度和良好电气性能的极致需求，广泛应用于5G通信设备、高端服务器主板、航空航天电子设备等领域。

（二）叠孔、电镀填孔与激光直接打孔——提升性能的关键工艺

除了积层法，高阶HDI还会采用一系列先进的PCB技术来进一步提升性能。叠孔技术是将多个盲孔或埋孔在垂直方向上进行堆叠，通过这种方式增加了不同层之间的连接点数量，提高了布线的灵活性和密度。电镀填孔则是在完成钻孔和电镀后，使用金属将孔完全填充，这样不仅可以增强孔的导电性能，还能改善信号传输过程中的阻抗匹配，减少信号反射和串扰，对于高速信号传输尤为重要。

激光直接打孔技术则是利用激光的高能量密度，直接在已完成部分加工的PCB板上进行打孔操作，无需预先制作钻孔模具，大大提高了加工的精度和效率，同时也能够实现更微小孔径的加工，满足HDI线路板不断提高的高密度布线需求。

（三）严格的质量控制与检测流程

由于HDI盲埋孔线路板的制造工艺复杂，对精度要求极高，任何一个微小的缺陷都可能导致整个电路板性能下降甚至报废。因此，在制造过程中需要实施严格的质量控制与检测流程。从原材料的采购开始，就对覆铜板、铜箔等材料的质量进行严格把关，确保其电气性能、机械性能等符合标准。

在生产过程中，每完成一道关键工序，都要进行相应的检测。例如，在钻孔后，会使用显微镜等设备对孔的尺寸、位置精度、孔壁质量等进行检测；在电镀后，要检测镀层的厚度、均匀性以及附着力等。在整个电路板制作完成后，还会进行全面的电气性能测试，包括导通性测试、绝缘电阻测试、阻抗测试等，确保电路板能够满足设计要求，稳定可靠地工作。

HDI盲埋孔线路板作为现代电子产业的关键支撑技术，正以其独特的优势和不断创新的发展趋势，推动着电子产品向更高性能、更小尺寸、更多功能的方向迈进。从消费电子到通信、汽车、医疗等各个领域，HDI线路板都发挥着不可替代的重要作用。
