为了满足更高的布线密度和更优的电气性能需求，盲埋孔技术在PCB设计中愈发重要。PADS作为一款广泛应用的PCB设计软件，其盲埋孔设置与规则的合理运用，对于提升电路板的设计质量和性能起着关键作用。

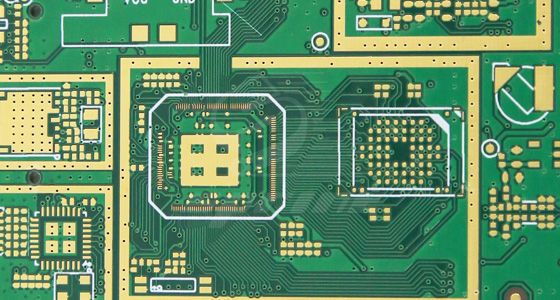

一、PADS软件基础与盲埋孔概念引入

（一）PADS软件概述

PADS软件涵盖了原理图设计PCB设计和布线等多个功能模块，为工程师提供了全面且高效的PCB设计平台。它拥有丰富的元件库、强大的布局布线功能以及灵活的设计规则设置选项，能够满足从简单到复杂的各类PCB设计需求。在众多电子设计项目中，PADS凭借其易用性和专业性，成为工程师们的得力工具。

二、PADS中盲埋孔的设置流程

（一）层叠结构定义

在PADS Layout中，合理定义层叠结构是设置盲埋孔的首要步骤。通过“设置”菜单中的“层叠定义”选项，工程师可以清晰地规划电路板的层数、各层的类型（如信号层、电源层、地层等）以及层与层之间的顺序关系。对于包含盲埋孔的设计，需要精确确定哪些层之间需要通过盲孔或埋孔进行连接。例如，在一个6层板的设计中，如果计划在第1层和第3层之间设置盲孔，以及在第3层和第5层之间设置埋孔，那么在层叠定义中就要明确这些连接关系，为后续的盲埋孔设置奠定基础。

（二）过孔类型创建

完成层叠结构定义后，接下来要创建盲埋孔所需的过孔类型。在PADS中，通过“设置”菜单下的“过孔样式”选项进入过孔设置界面。在这里，可以定义不同类型的过孔，包括通孔、盲孔和埋孔。对于盲孔，需要指定其起始层和终止层，以及孔径、钻孔直径等参数。比如，要创建一个从第1层到第3层的盲孔，设置孔径为0.2mm，钻孔直径为0.3mm，按照相应的界面提示准确输入这些参数，确保盲孔的规格符合设计要求。同理，对于埋孔，也需明确其连接的起始和终止内层，并设置好对应的孔径和钻孔直径等参数。

（三）盲埋孔在布线中的应用

当进行布线操作时，工程师可以在PADS Router中灵活运用已创建的盲埋孔类型。在布线工具栏中，选择合适的过孔工具（如盲孔或埋孔工具），然后在需要连接不同层线路的位置点击，软件会自动按照预设的过孔参数在相应层之间创建盲孔或埋孔。例如，在连接第1层的某条信号线与第3层的目标线路时，选择盲孔工具并在合适的位置操作，PADS软件将精准地在第1层和第3层之间生成符合规格的盲孔，实现两层之间的电气连接。在复杂的布线过程中，合理运用盲埋孔能够显著提高布线的灵活性和效率，减少不必要的绕线，优化电路板的整体布局。

三、PADS盲埋孔相关规则设定

（一）间距规则

盲埋孔与其他对象的间距：在PADS的“设计规则”对话框中，通过“间距”选项卡设置盲埋孔与周围其他对象（如焊盘、导线、过孔等）的最小安全间距。这一规则的设定至关重要，它直接影响到电路板的电气性能和可靠性。例如，为了避免信号干扰和短路风险，通常会设置盲埋孔与相邻焊盘的间距不小于0.2mm，与导线的间距不小于0.15mm。这样的间距设置能够确保在生产和使用过程中，盲埋孔不会与其他对象发生电气连接错误，保障电路板的正常运行。

不同类型盲埋孔之间的间距：对于同时存在多种类型盲埋孔（如一阶盲孔和二阶盲孔）的设计，还需要特别设置不同类型盲埋孔之间的间距规则。这是因为不同阶数的盲埋孔在深度和位置上有所差异，如果间距过小，可能会导致钻孔过程中相互干扰，影响孔的质量和电路板的性能。一般来说，会根据盲埋孔的具体结构和制造工艺要求，设置不同类型盲埋孔之间的间距在0.3-0.5mm之间，以保证各盲埋孔能够独立、稳定地发挥作用。

（二）孔径与钻孔直径规则

孔径大小限制：在PADS的设计规则中，可以针对不同类型的盲埋孔设置孔径大小的范围。这一规则的设定既要考虑到电气连接的需求，确保足够的电流承载能力，又要结合电路板的制造工艺水平，避免孔径过小导致加工难度过大或成本过高。例如，对于一般的消费电子产品PCB设计，盲孔的孔径可能设置在0.15-0.3mm之间，埋孔的孔径则可根据具体连接的线路和电流大小，在0.2-0.4mm范围内进行调整。通过合理设置孔径大小规则，既能满足设计的电气性能要求，又能兼顾制造的可行性和经济性。

钻孔直径与孔径的匹配：钻孔直径与孔径之间的比例关系也需要在规则中明确设定。通常，钻孔直径要略大于孔径，以保证在钻孔过程中能够顺利形成孔壁，并且为后续的电镀等工艺提供足够的空间。在PADS中，一般会设置钻孔直径比孔径大0.1-0.2mm，具体数值会根据电路板的层数、板材类型以及盲埋孔的具体应用场景进行调整。例如，在多层高密度电路板中，由于对孔的精度要求更高，钻孔直径与孔径的差值可能会取较小值，以确保孔的位置精度和层间连接的可靠性。

（三）布线层规则

盲埋孔适用的布线层：在PADS的设计规则中，明确规定盲埋孔可以在哪些布线层之间使用。这一规则与之前设置的层叠结构和过孔类型紧密相关，它确保了在布线过程中，盲埋孔只能在预先定义好的层间进行连接，避免出现错误的连接路径。例如，在一个设置了从第1层到第3层盲孔的设计中，在布线层规则中就要明确限定该盲孔只能在第1层和第3层之间使用，软件会根据这一规则对布线操作进行实时检查和约束，防止工程师误操作将盲孔连接到其他不相关的层，从而保证电路板的电气连接正确性。

不同布线层的过孔使用限制：对于不同的布线层，还可以设置过孔使用的限制规则。比如，在某些特殊的设计中，可能要求某些信号层只能使用盲孔进行层间连接，而不能使用通孔或埋孔；或者在电源层和地层之间，对埋孔的使用数量和分布位置有特定的要求。通过设置这些布线层的过孔使用限制规则，可以更好地优化电路板的电气性能，满足不同功能模块对布线和连接方式的特殊需求。例如，在高速信号传输区域，为了减少信号干扰，可能会限制在该区域的布线层中只能使用短距离的盲孔进行层间过渡，避免使用长距离的通孔或复杂的埋孔结构，从而提高信号的完整性和传输质量。

在PCB设计领域，PADS软件的盲埋孔设置与规则应用是实现高性能、高密度电路板设计的核心环节。通过合理定义层叠结构、创建合适的过孔类型，并严格遵循间距、孔径与钻孔直径、布线层等一系列规则，工程师们能够设计出满足各种复杂需求的电路板。
