PCB板厚度规格

作者：深圳普林电路发布时间：2025年06月20日

PCB厚度规格是一个不容忽视的关键参数。它不仅直接影响PCB的机械强度、电气性能，还与电子设备的整体结构设计、组装工艺密切相关。了解PCB板厚度规格的特点、影响因素以及不同应用场景下的需求，对于确保电子设备的性能和可靠性至关重要。

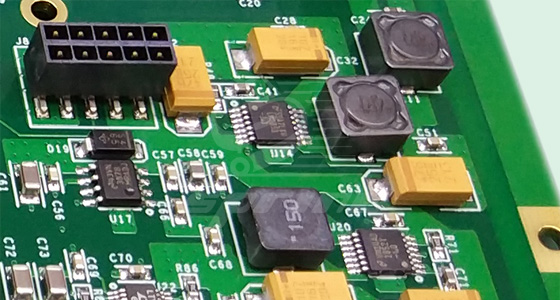

PCB板厚度规格

一、常见的PCB板厚度规格

目前，PCB板的厚度规格丰富多样，以满足不同应用场景的需求。常见的厚度范围一般在0.2mm到3.2mm之间，其中0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm和2.4mm等规格较为常用。在消费电子产品领域，如智能手机、平板电脑等，为了实现设备的轻薄化，通常会选用较薄的PCB板，常见厚度为0.4mm-1.0mm。这些较薄的PCB板能够有效减少设备的整体厚度，提升产品的便携性和美观度。而在工业控制、通信设备等对机械强度和散热要求较高的领域，PCB板的厚度则多在1.2mm-2.4mm之间，以保证在复杂的工作环境中能够稳定运行。

二、影响PCB板厚度选择的因素

（一）机械强度需求

PCB板在电子设备中不仅承载着电子元件，还需要承受一定的外力作用，如组装过程中的插拔力、设备运行时的振动和冲击等。对于一些需要安装大型、重型电子元件，或者在振动、冲击环境下工作的设备，如汽车电子、航空航天设备等，就需要选择厚度较大的PCB板，以增强其机械强度，防止因外力作用导致PCB板变形、断裂，影响设备的正常运行。例如，在汽车发动机控制系统中，由于发动机运行时会产生强烈的振动，PCB板通常会选用1.6mm-2.0mm的厚度，以确保在恶劣的机械环境下仍能保持结构稳定。

（二）电气性能要求

PCB板的厚度对其电气性能也有一定影响。在高频电路中，较薄的PCB板可以减少信号传输的延迟和损耗，提高信号的完整性。这是因为较薄的板材能够使信号路径更短，减少信号在传输过程中受到的干扰。相反，在一些对绝缘性能要求较高的电路中，如高压电源电路，较厚的PCB板可以提供更好的绝缘性能，防止不同电位的线路之间发生短路，保障设备的安全运行。例如，在高压变频器的PCB设计中，会采用2.0mm-2.4mm厚度的板材，以满足高电压环境下的绝缘需求。

（三）设备结构与组装工艺

PCB板的厚度需要与电子设备的整体结构设计相匹配。如果设备内部空间有限，为了容纳更多的电子元件和实现紧凑的布局，就需要选用较薄的PCB板。同时，组装工艺也会影响PCB板厚度的选择。例如，在采用表面贴装技术进行元件焊接时，较薄的PCB板更容易实现均匀加热，提高焊接质量；而对于需要进行插件安装的元件，较厚的PCB板可以提供更好的支撑，防止元件在焊接过程中发生倾斜或松动。此外，在多层PCB板的设计中，各层的厚度搭配也需要综合考虑，以确保层间的电气连接和机械稳定性。

三、不同应用场景对PCB板厚度规格的要求

（一）消费电子产品

消费电子产品追求轻薄便携，对PCB板的厚度要求极为严格。以智能手机为例，为了实现更薄的机身设计，其内部的PCB板厚度通常在0.6mm-0.8mm之间。同时，随着5G技术的发展，智能手机对信号传输的要求越来越高，较薄的PCB板有助于减少信号损耗，提升信号性能。平板电脑、智能手表等产品也类似，通过选用薄型PCB板，在有限的空间内集成更多功能，满足用户对产品轻薄化和高性能的需求。

（二）工业控制设备

工业控制设备通常工作在较为恶劣的环境中，对PCB板的可靠性和稳定性要求极高。这类设备中的PCB板不仅要承受高温、潮湿、灰尘等环境因素的影响，还要应对设备运行时的振动和电磁干扰。因此，工业控制设备的PCB板一般会选用1.2mm-2.0mm的厚度，以增强机械强度和抗干扰能力。例如，在数控机床的控制系统中，PCB板需要精确控制机床的运动和加工精度，较厚的PCB板能够保证在长期的振动和冲击下，电路的稳定性和可靠性不受影响。

（三）航空航天设备

航空航天设备对PCB板的要求最为苛刻，需要在极端的环境条件下可靠运行。在高空环境中，PCB板要承受低温、低压、强辐射等因素的考验；在飞行器的发射和飞行过程中，还会受到剧烈的振动和冲击。因此，航空航天设备的PCB板通常采用高强度、高可靠性的材料，并且厚度规格一般在1.6mm-3.2mm之间，以确保在各种极端条件下仍能保持良好的性能。同时，为了满足航空航天设备对重量的严格限制，在选择PCB板厚度时，还需要综合考虑材料的密度和强度，在保证性能的前提下尽量减轻重量。

PCB板厚度规格是一个综合性的参数，受到多种因素的影响，并且在不同的应用场景下有着不同的要求。在PCB板的设计和制造过程中，需要充分考虑这些因素，选择合适的厚度规格，以确保PCB板能够满足电子设备的性能和可靠性需求，推动电子产业的持续发展。
