PCB喷锡工艺介绍

来源:深圳普林电路 日期:2025-04-30 浏览量:

PCB制造领域,表面处理工艺对保障电路板的电气性能、机械可靠性及可加工性至关重要。其中,PCB喷锡工艺凭借出色的可焊性、抗氧化能力与低成本优势,成为应用较为广泛的表面处理技术之一。

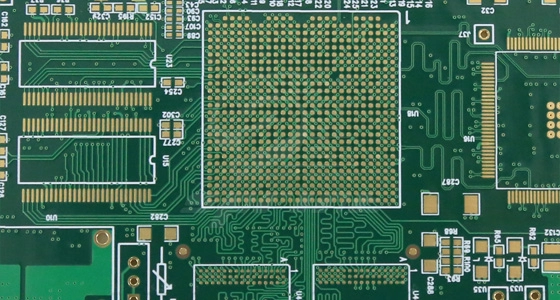

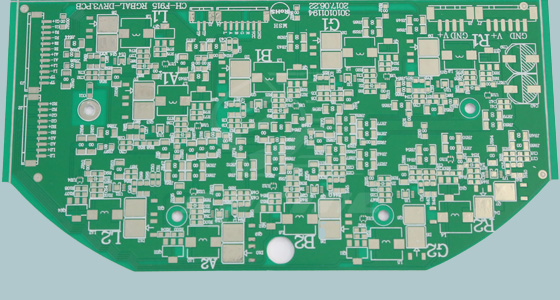

PCB喷锡工艺介绍


一、喷锡工艺原理与核心优势

(一)工艺原理剖析

PCB喷锡工艺,全称热风整平,是通过将已完成线路制作的PCB浸入熔融的锡铅或无铅锡合金焊料槽中,使电路板表面及孔壁均匀覆盖一层焊料,随后利用高速热风将多余焊料吹除,形成平整、均匀且具有良好可焊性的表面涂层。该过程涉及焊料浸润、附着与热风整平三个核心环节,需精准控制温度、时间及热风参数,以确保涂层质量。


(二)显著工艺优势

优异可焊性:喷锡层能有效隔绝铜面与空气接触,防止氧化,为后续焊接工序提供理想的焊接表面,降低虚焊、冷焊风险。

成本效益突出:相比化学沉金、电镀镍金等工艺,喷锡工艺设备投入低、工艺流程简单,原材料成本可控,适合大规模生产。

良好兼容性:适用于各种类型的PCB板材与设计,尤其在多层板、孔径密集板的表面处理中表现稳定,能有效填充通孔,保障电气连接可靠性。


二、喷锡工艺流程详解

(一)前处理工序

除油清洁:使用碱性清洗剂去除PCB表面的油污、指纹及其他有机污染物,确保铜面清洁无杂质,增强焊料附着力。

微蚀粗化:通过酸性蚀刻液对铜面进行轻微蚀刻,形成微观粗糙结构,增大焊料与铜面的接触面积,提升浸润效果。

活化处理:利用盐酸或其他活化剂去除铜面氧化膜,使铜处于活性状态,为焊料浸润创造条件。


(二)喷锡核心操作

焊料槽浸锡:将前处理后的PCB浸入温度保持在245-265℃(无铅工艺通常为260-275℃)的熔融焊料槽中,停留时间控制在3-5秒,使焊料充分覆盖电路板表面与孔壁。

热风整平:PCB从焊料槽取出后,立即通过高速热风刀(风速约60-80m/s)吹除多余焊料。热风温度需与焊料槽温度匹配,确保焊料处于熔融状态,实现表面平整化。


(三)后处理环节

水洗干燥:使用清水冲洗PCB表面残留的助焊剂与杂质,防止残留物腐蚀电路板,随后通过热风或真空干燥去除水分,避免水渍残留。

质量检测:采用目视检测、金相显微镜观察等手段,检查喷锡层的厚度、均匀性、表面平整度及是否存在桥连、空洞等缺陷,确保符合工艺标准。


三、喷锡工艺关键参数控制

(一)温度参数

焊料槽温度:温度过高易导致焊料氧化加剧、PCB基材变形;温度过低则焊料流动性差,影响浸润效果。需根据焊料合金成分精准调节,无铅工艺对温度控制要求更为严格。

热风温度:热风温度直接影响焊料整平效果,过高温度可能使焊料飞溅,过低则无法有效去除多余焊料,需与焊料槽温度协同调整。


(二)时间参数

浸锡时间:过短的浸锡时间会导致焊料覆盖不充分,过长则可能使PCB受热过度,引发翘曲变形,需根据板材厚度、孔径等因素优化时间。

热风整平时间:确保热风作用时间足以去除多余焊料,但不宜过长,以免焊料冷却凝固后无法达到平整效果。


(三)其他工艺参数

焊料成分:常用的锡铅合金(如Sn63Pb37)与无铅合金(如Sn96.5Ag3.0Cu0.5)在熔点、流动性、抗氧化性等方面存在差异,需根据产品需求选择合适的焊料。

助焊剂性能:助焊剂的活性、润湿性及残留特性影响焊料浸润效果与后续清洗难度,需选用适配的助焊剂类型。


四、喷锡工艺常见问题与解决策略

(一)表面不平整

成因分析:热风压力不均、温度控制不当、焊料槽杂质过多等因素可能导致喷锡层厚度不一致,出现凹凸、波浪等缺陷。

解决方案:定期清理焊料槽,校准热风刀角度与风速,优化温度曲线,确保热风均匀作用于PCB表面。


(二)孔内堵孔

成因分析:浸锡时间过长、焊料温度过高或助焊剂活性不足,可能使焊料在孔内堆积,导致堵孔。

解决方案:缩短浸锡时间,降低焊料温度,选用活性更强的助焊剂,并在工艺设计中增加通孔辅助排气结构。


(三)锡珠残留

成因分析:热风压力过大、PCB表面不清洁或助焊剂喷涂不均,易使焊料飞溅形成锡珠残留。

解决方案:调整热风参数,加强前处理清洁工序,优化助焊剂喷涂工艺,确保均匀覆盖。


五、喷锡工艺的行业应用与发展趋势

(一)广泛应用领域

消费电子:在手机、电脑、智能家居等产品中,喷锡工艺保障了电路板的低成本、高可靠性焊接,满足大规模生产需求。

通信设备:适用于基站、路由器等通信设备的PCB制造,确保信号传输的稳定性与电气连接的可靠性。

工业控制:在工业自动化设备、电力控制板中,喷锡工艺凭借良好的耐腐蚀性与机械强度,适应复杂工况环境。


(二)未来发展方向

无铅化与环保化:随着环保法规日益严格,无铅喷锡工艺将成为主流,同时研发低污染、易清洗的助焊剂,减少对环境的影响。

高精度化:针对高密度、细间距PCB设计需求,提升喷锡工艺的精度与均匀性,满足小型化电子元件的焊接要求。

智能化生产:引入自动化设备与智能控制系统,实现工艺参数的实时监测与自动调整,提高生产效率与质量稳定性。

复合工艺结合:探索喷锡工艺与其他表面处理技术的复合应用,如喷锡后进行防氧化处理,进一步提升电路板的性能与使用寿命。


PCB喷锡工艺作为电子制造的基础技术,其工艺水平直接影响电路板的质量与可靠性。通过精准控制工艺参数、优化操作流程、解决常见问题,并紧跟行业发展趋势,喷锡工艺将持续为电子产业的创新发展提供有力支撑。
