PCB制造领域中，各种表面处理工艺不断推陈出新，以满足电子设备日益复杂和高性能的需求。其中，碳膜工艺凭借其独特的性能和特点，在特定的应用场景中占据了重要的一席之地。

碳膜工艺的原理与制作过程

碳膜工艺，通常指的是在PCB板指定位置印上碳油，经烤箱固化测试合格后形成具有一定阻值的碳膜。这一过程类似于字符丝印，但碳油具有良好的导电性能，与字符所用的半导体材料有着本质区别，字符材料仅起到标识和隔焊作用。

在制作过程中，首先需进行细致的前期准备工作，依据PCB的设计要求，精确规划碳膜的位置与形状。随后采用丝网印刷技术，将碳油精准地印刷到PCB板的指定区域。在这一步骤中，对工艺的精度把控要求极高。

完成印刷后，将PCB板放入烤箱进行固化处理。经过这一环节，碳油转化为稳定的碳膜，其电阻特性也得以固定。值得注意的是，碳膜的厚度会对其电阻值产生影响。一次丝印碳油厚度一般在0.3-1.0mil，厚度公差为±0.3mil；若要求碳油厚度为1.0mil以上，则需二次返印碳油，二次返印碳油厚度在1.0-2.0mil，厚度公差为±0.4mil，且二次返印碳油菲林比第一次丝印碳油菲林单边小3mil。

碳膜工艺的优势

成本效益显著

相较于一些采用贵金属或复杂工艺的表面处理方法，碳膜工艺在材料成本和加工成本上都具有明显优势。碳油作为主要材料，价格相对低廉，来源广泛。同时，其制作过程相对简单，无需高端复杂的设备与技术，这使得整体生产成本大幅降低，尤其适用于对成本敏感的大规模生产场景，如一些中低端消费电子产品的PCB制造。

良好的导电性能

碳膜具备稳定且良好的导电性能，能够有效地传导电流，满足PCB在电气连接方面的基本需求。在许多对电信号传输要求并非十分苛刻，但注重成本与实用性的电路中，碳膜工艺所提供的导电性能完全能够胜任，确保电子设备的正常运行。

可定制的电阻特性

通过精准控制碳膜的厚度、面积以及印刷的层数等参数，可以灵活调整碳膜的电阻值，以满足不同电路设计对电阻的多样化需求。这种可定制性为PCB的设计与制造带来了极大的便利，设计师能够根据具体的电路功能要求，轻松实现特定电阻值的设置，从而简化了电路设计，减小了PCB的尺寸与空间占用。

碳膜工艺的应用场景

消费电子领域

在众多消费电子产品中，如遥控器、玩具、简易计算器等，碳膜工艺得到了广泛应用。以遥控器为例，其按键部分的电路常采用碳膜工艺来实现按键与电路之间的连接与信号传输。由于这类产品通常批量生产，对成本控制极为严格，同时对性能要求相对适中，碳膜工艺的成本优势与良好的导电性能恰好满足了这些需求。再如儿童玩具中的电子部件，使用碳膜工艺制造的PCB既能保证玩具的基本电气功能，又能在控制成本的前提下实现大规模生产，使玩具产品更具市场竞争力。

对空间要求苛刻的小型设备

在一些对空间要求极为苛刻的小型电子设备，如微型传感器、小型蓝牙模块等产品中，碳膜工艺同样展现出独特的优势。由于其能够通过调整碳膜特性来满足电路对电阻等参数的要求，避免了在有限空间内添加过多分立元件，从而有效减小了PCB的尺寸，使得小型设备能够在紧凑的空间内实现完整的电路功能，为小型化电子设备的设计与制造提供了可行的解决方案。

碳膜工艺的局限性及应对措施

尽管碳膜工艺具有诸多优势，但也存在一定的局限性。例如，与一些金属镀层工艺相比，碳膜的耐腐蚀性相对较弱，在高湿度、高盐雾等恶劣环境下，可能会出现性能下降甚至损坏的情况。此外，碳膜的物理强度相对较低，在受到较大外力冲击时，容易出现碳膜破裂或脱落的问题，影响电路的正常运行。

为应对这些局限性，在实际应用中，可采取一些防护措施。对于耐腐蚀性问题，可以在碳膜表面涂覆一层具有良好防护性能的透明涂层，如三防漆等，以隔绝外界腐蚀介质对碳膜的侵蚀。针对物理强度不足的问题，一方面可以在PCB设计阶段，合理优化布局，减少碳膜部分受到外力冲击的可能性；另一方面，在制造过程中，通过改进工艺参数，如优化碳油配方、调整固化条件等，来提高碳膜自身的物理强度。

碳膜工艺与其他表面处理工艺的对比

与HASL工艺相比，HASL工艺虽然可焊性良好且工艺成熟，但存在表面不够平整、不适用于焊接细间距元件以及含铅工艺面临环保问题等缺点。而碳膜工艺则能够实现较为精细的线路制作，更适合对空间布局要求高、元件间距小的电路设计，且不存在环保方面的困扰。

与OSP工艺相比，OSP涂层主要用于防氧化，在可焊性方面需要依赖助焊剂，且耐腐蚀性相对较弱。碳膜工艺除了具备一定的防氧化作用外，更侧重于提供导电和电阻功能，在一些需要特定电阻值的电路应用中具有不可替代的优势。

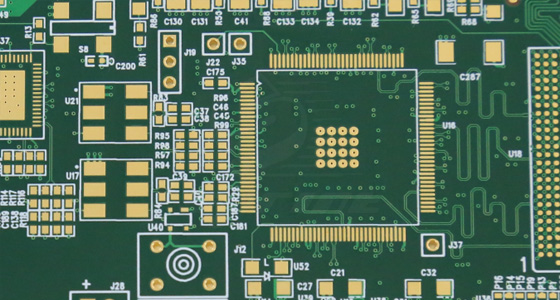

与化学镀镍/浸金工艺相比，化学镀镍/浸金工艺能够提供优良的电性能和长期可靠性，但工艺复杂、成本高昂。碳膜工艺则凭借成本低、制作相对简单的特点，在对成本敏感、性能要求适中的应用场景中具有明显的竞争优势。

PCB碳膜工艺以其独特的原理、显著的优势以及广泛的应用场景，在PCB制造领域中占据着重要地位。尽管存在一定的局限性，但通过合理的应对措施，能够在众多电子设备的生产中发挥关键作用。
