从智能手机、笔记本电脑到复杂的工业控制设备，电路板都是其核心组成部分。而蚀刻印刷铜电路板作为电路板制造的关键技术，在铜箔基板上精心雕琢出复杂而精密的线路，为电子设备的正常运行奠定基础。了解蚀刻印刷铜电路板的工艺原理、流程及要点，有助于深入认识电子制造的奥秘。

一、蚀刻印刷铜电路板的原理

蚀刻印刷铜电路板的制作基于化学蚀刻原理。在覆铜板表面，通过印刷技术覆盖一层抗蚀材料，形成具有特定图案的抗蚀层，该图案对应电路板的线路设计。随后，将覆铜板浸入蚀刻液中，未被抗蚀层保护的铜箔会与蚀刻液发生化学反应，被逐渐溶解去除，而抗蚀层保护的部分则保留下来，最终形成所需的电路图形。这种通过 “减法” 去除多余铜箔来构建电路的方式，在精度和灵活性上具有独特优势，能够满足不同复杂程度电路板的制作需求。

二、蚀刻印刷铜电路板的工艺流程

（一）基板准备

选择合适的覆铜板是制作的第 一步。常见的覆铜板材料有 FR - 4 环氧玻璃纤维板，它具有良好的电气性能和机械强度，适用于大多数普通电路板；对于高频信号传输的电路板，则会选用聚四氟乙烯等高频材料基板。确定基板后，需根据设计尺寸对其进行裁剪，使其符合电路板的规格要求，并对基板表面进行清洁处理，去除油污、灰尘等杂质，以保证后续工艺的附着力和精度。

（二）图形转移

图形转移是将设计好的电路图形转移到覆铜板上的过程，常用的方法有丝网印刷和光化学法。

丝网印刷：将抗蚀油墨通过丝网印刷的方式涂覆在覆铜板上，丝网版上镂空的部分会使油墨透过并附着在铜箔表面，形成抗蚀图案。这种方法操作相对简单、成本较低，适用于精度要求不太高的电路板制作。

光化学法：先在覆铜板表面均匀涂布一层感光抗蚀剂，然后将带有电路图形的底片与覆铜板紧密贴合，通过紫外线曝光使感光抗蚀剂发生光化学反应。曝光后，经过显影处理，未曝光部分的抗蚀剂被溶解去除，而曝光部分的抗蚀剂则固化形成抗蚀图案。光化学法精度高，能够制作出精细的线路，广泛应用于高精度电路板的生产。

（三）蚀刻

蚀刻是整个工艺的核心步骤。将经过图形转移的覆铜板放入蚀刻机中，浸入蚀刻液。常用的蚀刻液有酸性氯化铜蚀刻液、碱性蚀刻液等。在蚀刻过程中，蚀刻液与未被抗蚀层保护的铜箔发生化学反应，逐渐溶解铜箔。为保证蚀刻的均匀性和精度，需要严格控制蚀刻液的温度、浓度、蚀刻时间以及溶液的搅拌速度等参数。例如，温度过高或蚀刻时间过长可能导致过度蚀刻，使线路变细甚至断裂；温度过低或时间过短则会出现蚀刻不彻底的情况。

（四）去膜与表面处理

蚀刻完成后，需去除抗蚀层。对于光化学法使用的感光抗蚀剂，通常采用碱性溶液进行去膜处理；丝网印刷的抗蚀油墨则可通过特定的脱膜剂去除。去除抗蚀层后，对电路板表面进行清洁处理，去除残留的化学物质和杂质。为了提高电路板的可焊性和抗氧化性，还需进行表面处理，常见的工艺有喷锡、化学沉金、沉银等。

（五）检测与修整

对制作完成的电路板进行全面检测，包括外观检查，查看线路是否完整、有无短路或断路现象；尺寸测量，确保电路板的尺寸符合设计要求；电气性能测试，检测线路的导通性和绝缘性能等。对于检测出的缺陷，如线路毛刺、短路点等，进行修整处理，保证电路板的质量符合标准。

三、蚀刻印刷铜电路板的关键技术要点

（一）线路精度控制

随着电子设备集成度的不断提高，对电路板线路精度的要求也越来越高。为实现精细线路的制作，在图形转移环节需采用高精度的曝光设备和优质的底片，确保图形转移的准确性；在蚀刻过程中，精确控制蚀刻液的参数和蚀刻时间，避免过度蚀刻或蚀刻不足对线路精度的影响。此外，还可采用先进的激光直接成像技术替代传统的底片曝光方式，进一步提高线路精度。

（二）蚀刻均匀性

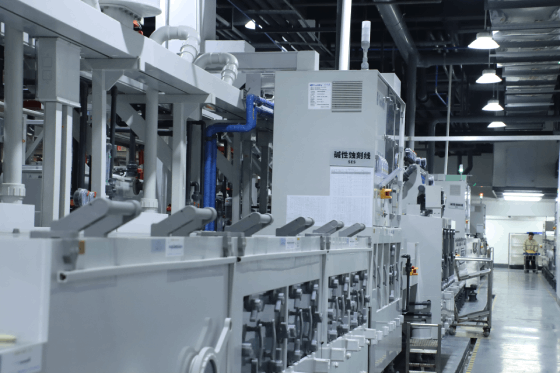

蚀刻均匀性直接影响电路板的质量和性能。为保证蚀刻均匀，除了严格控制蚀刻液参数外，还需优化蚀刻设备的结构和工作方式。例如，采用喷淋式蚀刻机，通过均匀的喷淋压力和流量，使蚀刻液在电路板表面均匀分布；在蚀刻过程中，确保电路板在蚀刻液中保持良好的运动状态，避免局部蚀刻过度或不足。

（三）环境保护

蚀刻印刷铜电路板生产过程中会产生大量的废水、废气和废渣，其中含有铜、重金属离子以及化学药剂等有害物质。为减少对环境的污染，需建立完善的环保处理系统。对废水进行中和、沉淀、过滤等处理，去除其中的重金属离子和化学药剂，使其达到排放标准；对废气进行净化处理，去除有害气体；对废渣进行分类收集和处理，实现资源的回收利用。

四、蚀刻印刷铜电路板常见问题与解决办法

（一）线路短路

线路短路可能是由于图形转移过程中抗蚀层出现破损、间隙过小导致抗蚀层粘连，或者蚀刻不彻底造成。解决办法是在图形转移时，严格检查抗蚀层的质量，确保其完整无破损；合理设计线路间距，避免因间距过小引发短路风险；优化蚀刻工艺参数，保证蚀刻彻底。

（二）线路断路

线路断路通常是由于蚀刻过度、抗蚀层脱落或基板表面不平整引起。可通过精 确控制蚀刻时间和蚀刻液浓度，防止过度蚀刻；在涂覆抗蚀剂前，对基板表面进行充分处理，提高抗蚀层的附着力；选用质量合格、表面平整的基板材料，减少线路断路的发生。

（三）蚀刻速度不稳定

蚀刻速度不稳定会导致蚀刻不均匀，影响线路精度。这可能是由于蚀刻液浓度波动、温度控制不准确或溶液搅拌不均匀造成。解决措施包括定期检测和调整蚀刻液浓度，安装精 确的温度控制系统，确保蚀刻液温度稳定；优化蚀刻机的搅拌装置，保证溶液均匀混合。

现如今，电路板朝着更高密度、更小尺寸、更复杂功能的方向发展，这就对蚀刻印刷工艺提出了更高的要求。一方面，新型蚀刻技术和材料将不断涌现，如纳米蚀刻技术、环保型蚀刻液等，以满足高精度、环保生产的需求；另一方面，智能化生产将逐步应用于电路板制造领域，通过自动化设备和智能控制系统，实现生产过程的精准控制和质量监测，提高生产效率和产品质量。‍
