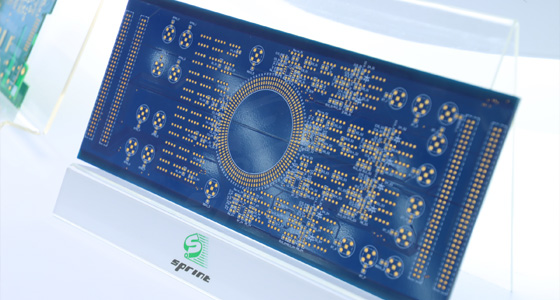

特殊高难度PCB制造区别于常规生产,其需求源于高性能、小型化、高可靠性等严苛要求,主要体现在材料、设计、工艺与检测四大维度。
高频高速领域对材料的电气性能要求极高。5G通信、雷达系统中的PCB需采用聚四氟乙烯、罗杰斯等低介电常数、低介质损耗角正切值材料,将信号传输损耗控制在0.2dB/inch以下,同时具备良好热稳定性。高功率设备则依赖金属基复合材料散热,如新能源汽车BMS中铝基PCB,热导率远超普通板材,可快速传导热量,保障设备稳定运行。航空航天、医疗植入等特殊环境应用,要求材料耐受极端温度与辐射,聚酰亚胺材料因能在-200℃至260℃工作且耐辐射,成为优选,部分场景还需特殊涂层增强防护。
小型化推动PCB向高密度互连发展,高端智能手机主板线宽/线距已低至10μm以下,大量运用微孔、盲孔技术提升布线密度。高速信号传输要求高精度阻抗控制,如USB3.0接口线路特性阻抗需精确到50Ω±5%,设计时需综合考虑线路参数与板材特性。复杂电子系统对电源和接地设计要求严苛,高性能服务器主板需为多元件提供稳定电源,通过多层电源层、地层规划,减少噪声干扰,满足电磁兼容要求。
超精密钻孔是微孔加工关键,对于0.15mm以下孔径,激光钻孔定位精度达±15μm,但需精准控制参数避免孔壁缺陷,且多层板层间对准误差需控制在孔径10%以内。精细线路蚀刻采用光刻技术制抗蚀图形,严格把控蚀刻液参数,将线宽公差控制在±5μm。层压工艺决定多层板质量,需精确控制温度、压力曲线,选用适配半固化片,采用先进定位技术防止分层、滑板。表面处理除满足可焊性,还需适应特殊环境,如海洋设备PCB采用化学镀镍金增强抗腐蚀性。
特殊高难度PCB需高精度检测技术,电子束检测分辨率达纳米级,可检出微小线路缺陷;X射线检测能无损检测多层板内部结构。可靠性测试涵盖高温、振动等常规环境测试,以及针对不同领域的特殊测试,如航空航天的高空辐射测试、医疗植入的生物相容性测试。同时,完善的可追溯体系记录从原材料到出货的全流程信息,便于质量问题溯源与工艺优化。
