印刷电路板精度作为衡量PCB质量与性能的关键指标，正深刻影响着电子产业的发展轨迹。从智能手机、计算机到航空航天设备、医疗仪器，几乎所有电子设备都依赖高精度的印刷电路板来确保稳定运行与良好性能。

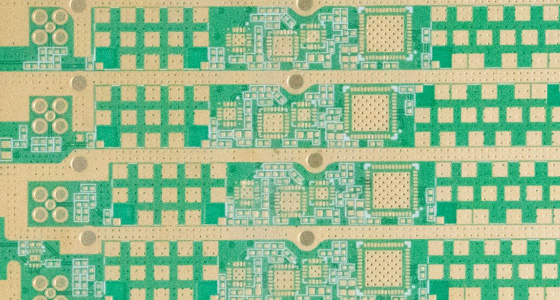

一、印刷电路板精度的关键意义

（一）保障电气性能稳定

高精度的印刷电路板能够精准控制线路的宽度、间距以及过孔的位置和尺寸。在高频电路中，细微的线路偏差可能导致信号传输过程中的阻抗不匹配，引发信号反射、衰减等问题，严重影响信号完整性。

（二）提升电子设备可靠性

准确的电路板精度可有效减少电路短路、断路等故障的发生概率。当元器件引脚与电路板上的焊盘精准匹配时，焊接质量得以保障，能够承受长时间的电流冲击和机械振动。在汽车电子领域，发动机控制单元的印刷电路板精度至关重要。汽车在行驶过程中会面临复杂的振动、温度变化等环境因素，高精度的PCB可确保ECU内部电路连接稳定，使发动机始终处于最佳运行状态，避免因电路板故障导致的发动机异常工作，保障行车安全与稳定性。

（三）推动电子设备小型化进程

随着电子产品向小型化、轻薄化方向发展，对印刷电路板的集成度提出了更高要求。高精度的线路制作和孔位加工，使得在有限的空间内能够容纳更多的元器件和复杂电路。以智能手表为例，其内部空间极为有限，却需要集成多种功能模块，如通信、定位、心率监测等。通过采用高精度的印刷电路板，可实现细微线路和微小过孔的加工，在方寸之间构建起复杂而精密的电路系统，满足智能手表对高性能和小型化的双重需求。

二、影响印刷电路板精度的多元因素

（一）制造设备的精度局限

钻孔设备：传统机械钻孔设备的钻头直径和钻孔精度存在一定限制。一般来说，普通机械钻孔的最小孔径可达0.2mm左右，孔径精度在±0.05mm。当需要加工更小直径的孔（如0.1mm以下）时，钻头容易出现磨损、折断等问题，导致孔位偏差增大。而激光钻孔技术虽能实现更小孔径的加工，精度可达到±0.01mm甚至更高，但设备成本高昂，加工效率相对较低。

光刻设备：光刻是将电路图案转移到覆铜板上的关键工序。光刻设备的分辨率决定了能够制作的最小线路宽度和间距。例如，普通光刻设备的分辨率可能在10μm左右，难以满足高精度PCB对3μm甚至更细微线路的加工需求。高端光刻设备，如极紫外光刻设备，虽然能够实现纳米级别的分辨率，但设备价格极其昂贵，技术门槛极高，目前仅在少数先进的PCB制造企业中应用。

（二）原材料特性的波动

覆铜板：覆铜板的平整度、热膨胀系数等特性对印刷电路板精度有显著影响。在高温的加工过程中，若覆铜板的热膨胀系数不稳定，会导致板材变形，进而使线路和孔位出现偏差。例如，一些低成本的覆铜板热膨胀系数较大，在多层板压合工序中，由于各层板材的膨胀和收缩不一致，容易造成层间错位，影响整体精度。而高品质的覆铜板，如采用聚酰亚胺等高性能材料制成的板材，具有较低且稳定的热膨胀系数，能有效减少因热变形带来的精度损失。

铜箔：铜箔的厚度均匀性也不容忽视。若铜箔厚度存在偏差，在蚀刻过程中，较厚的部分可能蚀刻不完全，较薄的部分则可能蚀刻过度，导致线路宽度不一致，影响电路性能。此外，铜箔与基板之间的结合力不足，在后续加工过程中可能出现铜箔剥离的问题，同样会破坏电路板的精度。

（三）生产工艺的复杂挑战

蚀刻工艺：蚀刻是去除不需要铜层以形成线路图案的过程。蚀刻液的浓度、温度、蚀刻时间以及蚀刻设备的喷淋均匀性等因素都会影响蚀刻精度。如果蚀刻液浓度过高或蚀刻时间过长，会导致线路过度蚀刻，线宽变细；反之，若蚀刻不足，则会残留多余的铜，造成线路短路。而且，在多层板蚀刻过程中，由于各层铜箔与蚀刻液的接触程度存在差异，更容易出现蚀刻不均匀的情况，影响各层线路的精度一致性。

电镀工艺：在镀孔和线路电镀过程中，要确保镀液能够均匀地在孔壁和线路表面沉积金属，以形成良好的导电层。对于小孔径的镀孔，镀液的流动性和金属离子的扩散会受到限制，可能导致孔壁镀层不均匀，影响电气连接性能。此外，电镀过程中的电流密度分布不均匀，也会造成镀层厚度不一致，进而影响电路板的精度和可靠性。

三、提升印刷电路板精度的创新策略

（一）先进制造设备的投入与升级

高精度钻孔设备的应用：一些先进的PCB制造企业采用了具备自动定心功能的钻孔设备，通过高精度的传感器实时监测钻头的位置和姿态，自动调整钻孔参数，有效减少孔位偏差。

高分辨率光刻设备的研发与引进：为了突破光刻分辨率的限制，企业加大了对高分辨率光刻设备的研发投入。一些企业自主研发的光刻设备采用了先进的光学系统和图像识别技术，能够实现5μm以下的线路分辨率。同时，积极引进国外先进的光刻设备，如深紫外光刻设备，其分辨率可达2μm左右，极大地提升了PCB线路制作的精度，为制造高密度、高性能的印刷电路板提供了有力保障。

（二）原材料质量的严格把控

覆铜板的筛选与定制：PCB制造企业与覆铜板供应商紧密合作，根据不同产品的精度要求，筛选或定制合适的覆铜板。对于高精度的应用场景，优先选择热膨胀系数低、平整度高的覆铜板。例如，在航空航天领域的PCB制造中，常采用以聚四氟乙烯为基材的覆铜板，其热膨胀系数在极小的范围内波动，能够满足在极端温度环境下对电路板精度的严苛要求。同时，加强对覆铜板进货检验，通过高精度的检测设备对板材的各项性能指标进行严格检测，确保每一批次的覆铜板质量稳定可靠。

铜箔质量的优化：选择质量上乘、厚度均匀的铜箔，并对铜箔的生产过程进行严格监控。一些铜箔生产企业采用先进的电解工艺和高精度的轧制设备，生产出厚度公差控制在±0.5μm以内的铜箔，为PCB制造提供了优质的原材料基础。此外，通过改进铜箔与基板的结合工艺，如采用特殊的表面处理技术，增强铜箔与基板之间的附着力，减少在加工过程中因铜箔剥离而产生的精度问题。

（三）生产工艺的精细化管理

蚀刻工艺的优化：通过建立精确的蚀刻工艺模型，结合实时监测和反馈控制系统，实现对蚀刻过程的精准控制。例如，利用在线检测设备实时监测蚀刻液的浓度、温度和蚀刻速率等参数，根据监测数据自动调整蚀刻液的补充量和蚀刻时间，确保蚀刻过程的稳定性和均匀性。同时，研发新型的蚀刻液配方和蚀刻工艺，如采用脉冲蚀刻技术，能够有效减少蚀刻过程中的侧蚀现象，提高线路的边缘清晰度和精度。

电镀工艺的改进：针对小孔径镀孔的难题，采用脉冲电镀、超声波辅助电镀等先进技术。脉冲电镀通过控制电流的通断，使镀液中的金属离子在孔壁上更加均匀地沉积，有效改善孔壁镀层的均匀性。超声波辅助电镀则利用超声波的空化作用，增强镀液的流动性和金属离子的扩散能力，提高小孔径镀孔的电镀质量。此外，优化电镀设备的结构设计，确保电流密度在整个电镀区域内分布均匀，从而实现镀层厚度的一致性，提升电路板的精度和可靠性。

印刷电路板精度作为电子产业的精度基石，其重要性在现代科技发展中愈发凸显。通过不断克服制造设备、原材料和生产工艺等方面的挑战，积极采取先进的技术手段和管理策略提升精度，高精度印刷电路板正广泛应用于各个关键领域，推动着电子设备性能的不断提升和创新发展。
