通信测试仪器PCB

作者：深圳普林电路发布时间：2025年10月16日

分享:

通信测试仪器PCB作为仪器内部信号传输与数据处理的核心载体，承担着连接各功能模块、保障高频信号稳定传输的重要职责，其品质与性能对通信测试仪器的整体表现起着决定性作用。为满足通信测试仪器对高精度、高稳定性的严苛要求，相关生产企业需从品质管控、原材料选择、设备支撑及技术工艺等多维度发力，打造适配通信测试场景的优质PCB产品。

一、通信测试仪器PCB的核心需求：高精度与高稳定性并存

通信测试仪器需对通信信号的频率、幅度、相位等参数进行精准测量，这就要求PCB具备优越的信号传输性能——既要减少高频信号在传输过程中的损耗与干扰，确保测试数据的准确性，又要能适配不同测试场景下的信号变化，避免因PCB性能不足导致测试误差。同时，通信测试仪器常需长时间连续工作，且可能面临不同的环境条件，PCB需具备极强的稳定性与环境适应性，避免因自身故障影响测试工作的连续性，保障测试效率与结果可靠性。此外，随着通信技术向更高频段发展，通信测试仪器的功能不断升级，PCB还需具备一定的兼容性与扩展性，以适配仪器的性能迭代。

二、多维度保障：构建通信测试仪器PCB的品质体系

（一）严谨品质管控，筑牢产品可靠性根基

品质是通信测试仪器PCB的生命线，相关企业需建立完善的品质控制体系，以确保产品符合行业标准与客户需求。通过引入ISO9001质量体系认证，从生产流程的源头到成品出厂，实现全环节的标准化管控；同时严格遵循IPC标准，并结合通信测试仪器的特殊需求，制定针对性的品质管控细则，对PCB的信号传输性能、稳定性、外观等指标进行多重检测。

在品质管理过程中，严格执行PDCA流程（计划-执行-检查-处理），通过持续的数据分析与流程优化，不断提升产品性能。例如，在生产过程中定期对PCB的阻抗特性、绝缘性能等关键参数进行抽样检测，及时发现并解决潜在问题；在成品阶段，对每一批次产品进行全面的性能测试，确保出货产品均能满足通信测试仪器对高精度、高稳定性的要求，为后续仪器的精准测试提供可靠保障。

（二）优质原材料供应，奠定产品性能基础

原材料的品质直接影响PCB的性能，尤其是通信测试仪器PCB对信号传输的高要求，更需要优质原材料作为支撑。相关企业需与行业内优质材料商建立长期稳定的战略合作关系，选用性能优越的基材与辅料——例如在基材方面，可选择Rogers、Taconic、Arlon等品牌的高频基材，这类基材具备优异的高频信号传输特性，能有效减少信号损耗与干扰，适配通信测试仪器对高频信号处理的需求；在辅料方面，采用罗门哈斯电镀药水、富士菲林、日立干膜、太阳油墨等高品质产品，确保PCB在电镀、成像、阻焊等环节的加工质量，进一步提升产品的稳定性与可靠性。

优质原材料的稳定供应，不仅能保障PCB生产的连续性，更能从源头控制产品品质，让通信测试仪器PCB在信号传输、环境适应性等方面具备先天优势，为仪器的精准测试提供坚实基础。

（三）先进加工检测设备，赋能产品精密制造

通信测试仪器PCB的生产需要高精度的加工与检测设备作为支撑，以实现精细线路加工、复杂结构制造及精准性能检测。在加工设备方面，配备高精度控深成型机，可针对通信测试仪器PCB可能存在的复杂机械结构需求，完成精准的控深铣槽加工，确保PCB的结构尺寸符合仪器装配要求；引入激光切割设备，专门解决特种材料（如高频基材）的外形加工难题，避免传统加工方式对材料性能造成的破坏，保障PCB的信号传输性能；同时，采用自动阻焊涂布设备，并搭配专项阻焊工艺，既能提升阻焊层的均匀性与附着力，又能保障PCB的安全性能，避免因阻焊层问题影响仪器运行。

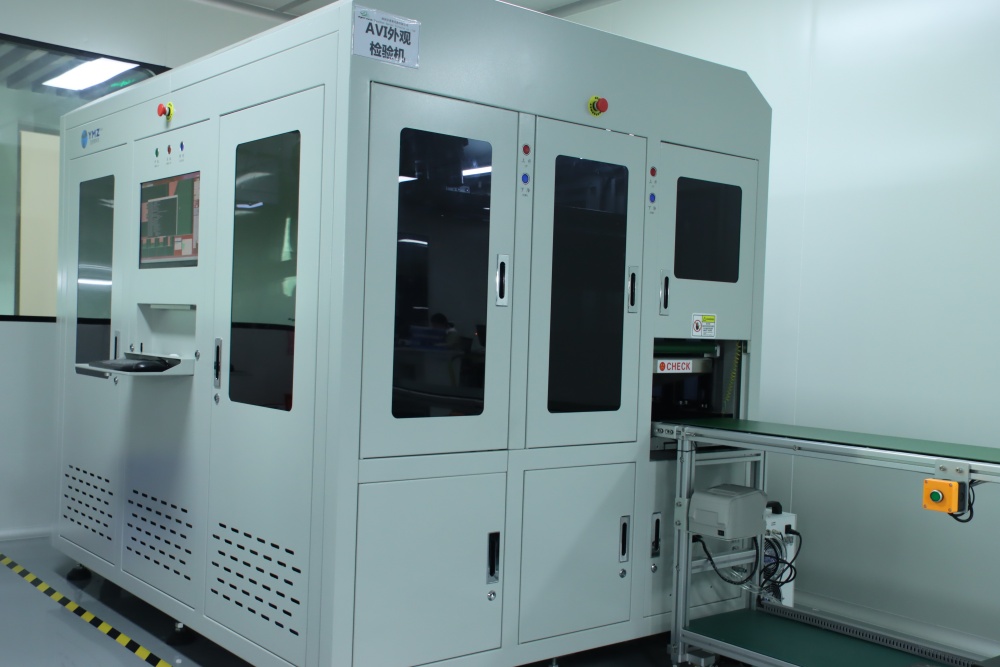

在检测设备方面，配置阻抗测试仪、金镍厚测试仪等可靠性设备，对PCB的各项性能进行全面检测。例如，通过阻抗测试仪精准测量PCB的阻抗值，确保其与通信测试仪器的阻抗要求相匹配，减少信号反射；借助金镍厚测试仪检测PCB表面镀层厚度，保障其导电性能与抗氧化能力。先进的加工检测设备，为通信测试仪器PCB的精密制造与品质把控提供了有力工具，确保产品能满足仪器的高要求。

（四）雄厚技术实力与优秀工艺，提升产品核心竞争力

技术实力与工艺水平是决定通信测试仪器PCB性能的核心因素。相关企业需组建专业的技术团队，团队成员应具备丰富的PCB从业经验（如超过10年），熟悉通信测试仪器的工作原理与PCB需求，能为产品的性能优化、工艺改进提供专业支持。同时，注重技术研发与创新，通过持续的技术投入，积累专利技术（如国家发明专利、实用新型专利），并积极申请高新技术企业认定，以技术创新驱动产品升级。

在工艺技术方面，依托多年在无线通讯、网络通讯等产品加工领域的经验，结合通信测试仪器的特点，形成工艺体系。例如，掌握成熟的混合层压技术，能实现FR4与Rogers/Arlon/PTFE等不同材质的精准压合，充分发挥不同基材的优势，提升PCB的高频信号传输性能与稳定性，适配通信测试仪器对多频段信号处理的需求；具备精细线路加工能力，可实现最小线宽间距2.5/3mil的加工，满足通信测试仪器PCB高密度布线的需求，减少线路占用空间，提升信号传输效率，同时保障精细线路的可制造性与可靠性。优秀的工艺技术，让通信测试仪器PCB在性能上具备显著优势，能更好地适配仪器的精准测试需求。

通信测试仪器PCB作为保障通信精准测试的核心载体，其品质与性能直接关系到通信测试结果的可靠性，对通信网络的优化与发展起着至关重要的作用。相关企业需从品质管控、原材料供应、设备支撑、技术工艺等多方面持续发力，不断提升PCB的精度与稳定性，以适配通信技术升级背景下通信测试仪器的更高需求。
