从我们日常使用的智能手机、平板电脑，到复杂的工业控制系统、航空航天设备，电路板排板的质量直接关系到电子设备的性能、稳定性与可靠性。合理的排板能优化信号传输、提升散热效率、降低电磁干扰，确保电子设备高效运行。下面将深入探讨电路板排板的关键要点、基本原则以及实际应用中的技巧与策略。

一、电路板排板的重要性

科学合理的排板能使电子信号在各个元件之间高效传输，减少传输延迟与信号衰减。例如，在高速数据传输的服务器主板中，精准的排板确保数据能以最快速度在处理器、内存、硬盘等元件间流通，提升服务器整体性能。同时，良好的排板有助于优化散热设计，将发热量大的元件合理分布，配合散热片、风扇等装置，及时将热量散发出去，防止元件因过热性能下降甚至损坏。在电磁兼容性方面，合理排板可有效降低电磁干扰，避免不同电路模块间的信号串扰，保障电子设备在复杂电磁环境下稳定工作。

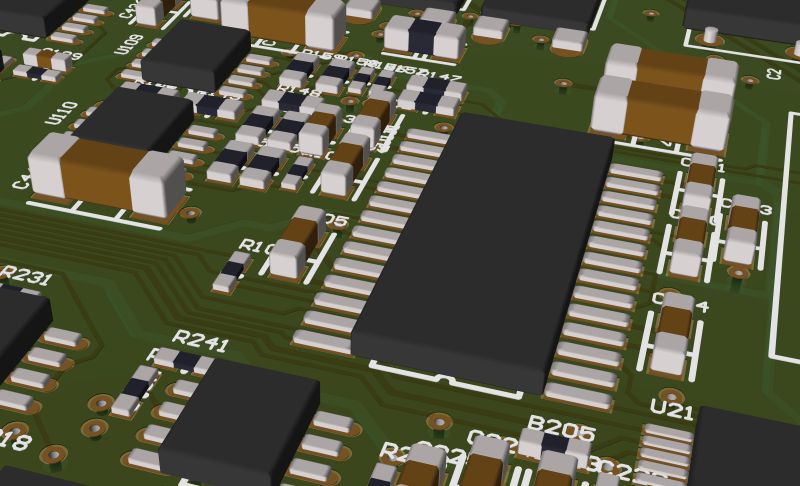

二、电路板排板的基本原则

（一）功能模块划分清晰

在排板伊始，需依据电路功能将电路板划分为不同模块，如电源模块、信号处理模块、存储模块等。各模块相对独立，有清晰边界，减少相互干扰。以手机电路板为例，电源管理模块负责为各部分供电，与射频信号处理模块严格区分，防止电源波动干扰射频信号，确保手机通话与数据传输稳定。模块间通过合理的走线与接口连接，形成有机整体，信号按设计路径有序流动。

（二）信号流向保持一致

遵循信号流向布局元件，通常按从输入到输出方向，使信号传输路径短且直，减少迂回与交叉。在音频放大器电路中，音频输入接口附近布置前置放大元件，随后依次是功率放大元件，最终连接到音频输出接口。这样的布局使音频信号从输入到输出顺畅流转，降低信号损耗与干扰风险，保证音质清晰。

（三）考虑元件特性与相互影响

不同元件特性各异，排板时要充分考量。功率元件如功率晶体管、电源芯片等，工作时发热量大，需靠近散热区域或安装散热片，并远离对温度敏感的元件，如传感器、部分集成电路等，以免影响其精度与性能。同时，强电元件与弱电元件、高频元件与低频元件应分开布局，减少电磁干扰。像在开关电源电路中，高电压、大电流的开关管与低电压、小信号的控制芯片保持一定距离，防止强电干扰弱电信号。

（四）元件分布均匀、疏密得当

元件在电路板上分布应均匀，避免局部过于密集或稀疏。过于密集易导致散热困难、布线复杂，增加短路风险；过于稀疏则浪费电路板空间，增加制造成本。在设计智能手表电路板时，受限于尺寸，需将各类传感器、处理器、存储芯片等元件紧凑而合理地排列，在有限空间内实现丰富功能。同时，要保证元件间有足够间距，满足电气安全要求，方便焊接、调试与维修。

三、电路板排板的关键要点

（一）输入输出元件的布局

输入输出元件，如接口、连接器等，应放置在电路板边缘，便于连接外部设备，且尽量靠近相关功能模块。例如，USB接口靠近数据传输与处理模块，网线接口靠近网络通信模块，减少连接线长度，降低信号衰减与干扰。同时，要考虑接口的使用便利性，避免被其他元件遮挡，方便用户插拔。

（二）核心芯片与关键元件的定位

核心芯片，如处理器、FPGA等，是电路板的“大脑”，应置于中心位置或靠近主要相关元件，缩短与周边元件的连接线路。在电脑主板中，CPU位于主板中心区域，周围紧密环绕内存插槽、芯片组等关键元件，通过短而粗的线路连接，确保高速数据传输的稳定性与高效性。关键元件的定位还需考虑其散热需求、信号完整性以及与其他元件的协同工作关系。

（三）布线规划与通道预留

排板时要为布线预留足够空间与合理通道。先规划主要信号线与电源线的走向，尽量避免交叉与重叠。对于多层电路板，合理分配不同层的信号类型，如电源层、地层、高速信号层、低速信号层等。同时，注意走线宽度与间距，根据电流大小、信号频率确定合适尺寸。在高频电路中，采用微带线或带状线布线，控制信号传输特性，减少信号反射与干扰。此外，预留过孔位置，方便不同层间信号连接，确保电路板电气连接的完整性。

四、电路板排板的特殊情况与应对策略

（一）空间受限的电路板排板

在小型电子设备，如蓝牙耳机、智能手环中，电路板空间极为有限。此时，需采用紧凑布局，选用小型化元件，如贴片元件，并充分利用电路板的正反两面。将尺寸较大的元件，如电池、显示屏驱动芯片等，合理分布在有限空间内，通过巧妙的布线与元件堆叠，实现功能集成。同时，借助多层电路板技术，增加布线层数，缓解空间压力，确保在狭小空间内完成复杂电路的布局。

（二）高可靠性要求的电路板排板

在航空航天、医疗设备等对可靠性要求极高的领域，电路板排板需格外谨慎。除遵循常规原则外，要采用冗余设计，增加关键元件与线路的备份，防止单点故障导致系统崩溃。对重要信号线路进行多重屏蔽与保护，通过在信号线两侧布置地线、增加屏蔽层等方式，提高抗干扰能力。同时，加强电路板的机械强度设计，合理布置固定孔，确保在振动、冲击等恶劣环境下，电路板与元件的连接稳定可靠，保障设备持续正常运行。

（三）高频高速电路板排板

随着电子技术发展，高频高速电路应用日益广泛。在高频高速电路板排板中，信号完整性是关键。要严格控制走线长度与阻抗匹配，采用短线、直角转弯改为45°角或圆角转弯等方式，减少信号反射。将高频元件紧密布局，缩短信号传输路径，降低寄生电容与电感影响。例如，在5G通信基站的射频电路板中，通过精确的排板与布线，确保高频信号在芯片、射频器件与天线间高效传输，满足5G通信对高速率、低延迟的严格要求。

电路板排板是一项融合科学与艺术的工作，需要综合考虑电路功能、元件特性、信号传输、散热、电磁兼容等多方面因素。遵循基本原则，把握关键要点，灵活应对特殊情况，才能设计出性能出色、稳定可靠的电路板，为电子设备的高效运行奠定坚实基础。
