刚挠结合板凭借其刚性区域提供稳固机械支撑、柔性区域实现灵活弯折连接的特性，在消费电子、汽车电子、航空航天等领域广泛应用。从智能手机的可折叠屏幕连接，到汽车发动机舱内复杂布线，刚挠结合板都发挥着关键作用。而在其设计与制造过程中，弯曲半径控制是确保产品性能与可靠性的核心要素。不当的弯曲半径会引发一系列严重问题，如铜箔开裂、介质层剥离、电路断路等，进而导致整个电子产品功能失效。因此，深入理解并严格遵循弯曲半径控制标准，对刚挠结合板的成功应用至关重要。

一、刚挠结合板结构及弯曲原理

1.结构组成

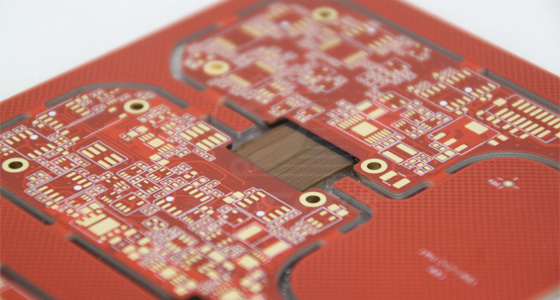

刚挠结合板由刚性区域、柔性区域以及两者之间的过渡区域构成。刚性区域通常采用FR-4等刚性基材，叠加多层铜箔与介质层，如同传统多层PCB，为元器件安装提供坚实基础。柔性区域则以聚酰亚胺作为基材，搭配铜箔和覆盖膜，赋予板子弯折能力。过渡区域是实现刚性与柔性平滑衔接的关键部分，通过特定层压工艺，保证不同区域间电气连接与机械性能的连续性。

2.弯曲原理

当刚挠结合板的柔性区域弯曲时，内侧材料受压缩应力，外侧材料受拉伸应力。随着弯曲程度增加，应力不断积累。材料所能承受的应力存在极限，一旦超过这个极限，就会引发材料损坏。弯曲半径越小，材料内外侧应力差越大，损坏风险也就越高。例如，在可穿戴设备中，刚挠结合板需频繁弯折，若弯曲半径设计不合理，短时间内就可能出现铜箔断裂，致使设备无法正常工作。

二、影响弯曲半径的关键因素

1.材料特性

铜箔

铜箔作为主要导电层，其厚度对弯曲性能影响显著。厚铜箔（35μm或更厚）在弯曲时，由于自身刚性较大，会产生更大拉伸应力，极易开裂。多层铜箔结构则会增加柔性区域总厚度，进而增大所需弯曲半径。例如，在一些功率电路中使用的厚铜箔刚挠结合板，相比普通铜箔厚度的板子，需要更大弯曲半径来保证可靠性。

基材

柔性区域常用的PI薄膜基材，厚度是决定弯曲性能的关键。薄基材（25μm或以下）适合小弯曲半径设计，但机械强度欠佳，长期弯折易出现疲劳失效。厚基材（50μm或以上）机械强度高，不过弯曲性能较差，要求更大弯曲半径。在对空间要求极高的智能手机内部排线中，常选用薄PI基材以实现小弯曲半径弯折，满足紧凑空间布局需求。

覆盖膜

覆盖膜的厚度与材料性能影响弯曲时应力分布。薄覆盖膜可提升柔性区域弯曲性能，但耐磨性与绝缘性能可能降低。厚覆盖膜增加弯曲刚度，需要更大弯曲半径。在汽车传感器连接用刚挠结合板中，为保证在复杂环境下长期使用的可靠性，会选用稍厚且性能优良的覆盖膜，相应地，弯曲半径设计也需增大。

2.板层结构

层数

柔性部分层数越多，总厚度越大，弯曲性能越差。过多的层叠会增加内部应力，导致在弯曲时更容易出现问题。因此，在设计时应尽量精简柔性部分层数，以提升弯曲性能。

对称堆叠

柔性区域层压结构的对称性至关重要。非对称结构，如铜箔厚度或基材厚度不对称，弯曲时会产生应力集中，极大地增加裂纹或分层风险。只有保证对称堆叠，才能使应力均匀分布，确保良好的弯曲性能。

三、弯曲半径控制标准及计算方法

1.行业标准

行业内如IPC-2223等标准对刚挠结合板弯曲半径给出了指导。一般而言，推荐的弯曲半径为柔性板厚度的10到15倍，以此避免裂纹和机械失效。但不同应用场景对可靠性要求不同，标准也会有所差异。在航空航天等高可靠性要求领域，弯曲半径标准往往更为严格。

2.经验公式计算

单次弯曲

根据大量实践经验，单次弯曲时最小弯曲半径计算公式为：Rmin1=k1×T，其中Rmin1为单次弯曲最小弯曲半径，T为柔性部分总厚度，k1为单次弯曲系数，通常取值在6到10之间。例如，若柔性部分总厚度为0.2mm，当k1取8时，Rmin1=8×0.2=1.6mm。

反复弯曲

对于需要频繁弯折的应用场景，反复弯曲最小弯曲半径计算公式为：Rmin2=k2×T，Rmin2为反复弯曲最小弯曲半径，k2为反复弯曲系数，一般在12到20之间。如柔性部分总厚度仍为0.2mm，k2取15时，Rmin2=15×0.2=3mm。

四、弯曲半径优化措施

1.布线优化

避免直角转折

在弯曲区域，信号线应避免直角转折，采用圆弧过渡布线方式。直角处会产生应力集中，圆弧过渡可有效分散应力，降低铜箔开裂风险。

分散布线

避免多条信号线在弯曲区域集中布置，减少局部应力。合理规划布线，使信号均匀分布，有助于提升弯曲可靠性。

调整线宽与线间距

弯曲区域线宽适当加宽（通常为常规线宽1.5倍），线间距增大，防止弯曲时短路或开裂，保证电气性能稳定。

2.层叠设计优化

减少层数

精简柔性部分层数，降低总厚度，提升弯曲性能，减少内部应力产生。

确保对称堆叠

严格保证铜箔和覆盖膜对称堆叠，使弯曲时应力均匀分布，避免应力集中引发的各种问题。

3.覆盖膜优化

选择高延展性材料

采用高延展性聚酰亚胺等覆盖膜材料，增强柔性区域弯曲性能，提高板子耐用性。

合理开窗设计

在弯曲区域对覆盖膜进行开窗设计，降低应力集中，但要确保开窗不影响电气绝缘性能。

4.弯曲区域设计优化

设置弯曲缓冲区

在弯曲区域周边设计缓冲区，避免在此区域布置过多信号布线和过孔，减少应力干扰。

明确弯曲方向

清晰界定柔性部分弯曲方向，避免复杂应力分布，确保弯曲过程稳定可靠。

5.过孔应力管理

减少过孔数量

弯曲区域过孔会增加局部应力，应尽量减少过孔设置，降低应力集中点。

采用强化过孔工艺

运用填充过孔或盲埋过孔工艺，增强过孔在弯曲过程中的稳定性，防止过孔开裂。

刚挠结合板弯曲半径控制标准是确保其性能与可靠性的关键。通过深入了解影响弯曲半径的材料特性与板层结构因素，运用行业标准、经验公式准确计算弯曲半径，并采取布线优化、层叠优化等一系列有效措施，可以显著提升刚挠结合板的弯曲性能。
