2025.06.20汽车电子PCB板供应商如何选择？

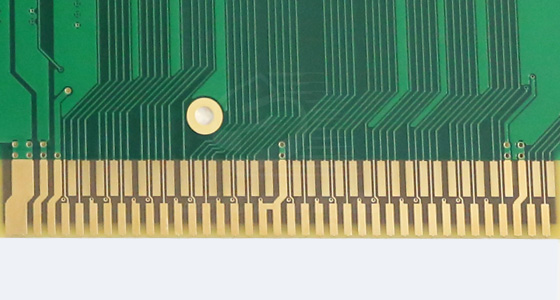

PCB金手指承担着信号传输与连接的关键使命，其性能优劣直接关乎设备的稳定性与可靠性。因此，选择恰当的工艺对于金手指的制作至关重要。下面将深入探讨PCB金手指一般采用的工艺。
工艺原理：利用电化学原理，将PCB作为阴极置于含有镍盐和金盐的电镀液中。在直流电作用下，镍离子率先在PCB表面的金手指区域还原沉积，形成镍层。镍层不仅增强了金层与铜基材之间的结合力，还因其自身较高的硬度，为后续的金层提供有力支撑。随后，金离子在镍层表面继续还原沉积，最终形成具有优良性能的金手指表面镀层。
工艺优势：金手指通常应用于需频繁插拔的连接部位，电镀镍金工艺所形成的镀层具备出色的耐磨性，能够承受长期的机械摩擦，保证金手指在多次插拔过程中，表面镀层不易受损，从而维持稳定的电气连接。同时，金的抗氧化性和耐腐蚀性极强，可有效抵御环境中的氧化侵蚀，确保金手指的导电性能长期稳定，大大延长了PCB的使用寿命。
应用场景：由于其良好的耐磨、抗氧化和导电性能，电镀镍金工艺广泛应用于对可靠性和耐用性要求极高的领域。例如，计算机内存条、显卡等硬件设备，这些组件在使用过程中需频繁插拔，电镀镍金工艺的金手指能够保证它们与主板插槽之间始终保持良好的电气连接，保障设备的稳定运行。
工艺原理：沉金工艺又称化学镀镍金，通过化学氧化还原反应在PCB的金手指区域生成镀层。首先在金手指表面的铜层上进行化学镀镍，形成一层镍磷合金层。该镍层作为中间层，为后续的沉金反应提供良好的基础，并能有效防止铜离子向金层扩散。接着，利用金盐溶液与镍层发生置换反应，在镍层表面沉积出一层金层。
工艺优势：沉金工艺所获得的金层具有良好的平整度和可焊性。其平整度使得金手指与插座之间能够实现更紧密、更均匀的接触，减少接触电阻，提高信号传输的稳定性。在焊接方面，沉金工艺能显著改善焊接性能，降低虚焊、脱焊等焊接缺陷的出现概率，尤其适用于一些对焊接质量要求严苛的高精密PCB板。
应用场景：对于那些对耐磨性能要求相对不高，但对平整度和可焊性要求极高的电子产品，沉金工艺成为优选。例如，在一些高端智能手机、平板电脑等设备的PCB板中，若金手指用于连接电池、显示屏等组件，这些连接部位插拔次数相对较少，但对焊接可靠性和平整度要求严格，沉金工艺的金手指便能很好地满足这些需求。
除油：使用碱性除油剂对PCB板进行处理，有效去除板面的油污。油污的存在会阻碍后续电镀或化学镀过程中金属离子与铜表面的有效结合，通过除油工序，确保金手指区域的表面清洁度，为后续工艺奠定良好基础。
酸洗：除油后，采用酸性溶液进行酸洗。酸洗的主要目的是去除铜表面的氧化层，同时对铜表面进行活化处理，使铜表面处于活性状态，增强其与后续镀覆金属的结合力。
电镀镍：将经过前处理的PCB放入镀镍液中，镀镍液中的主盐通常为氨基磺酸镍，其镍含量高且镀层应力极低。在电镀过程中，严格控制镀液的温度、pH值和电流密度等参数。合适的镍盐浓度确保镍的沉积速度和质量，pH值影响镍离子的活性，而温度和电流密度则决定了镍层的结晶结构和厚度。一般情况下，镀镍层厚度控制在3-5μm左右，以提供足够的硬度和结合力。
化学镀镍：在沉金工艺的镀镍阶段，通过特定的化学镀镍溶液，利用化学还原反应在金手指表面的铜层上沉积镍磷合金层。同样需要精确控制化学镀镍溶液的成分、温度和反应时间等参数。化学镀镍层的磷含量一般控制在7-9wt%，形成的镍磷合金层具有良好的耐腐蚀性和可焊性，厚度通常也在3-5μm左右。
电镀硬金：在完成镀镍后，对于金手指部位，采用电镀硬金工艺。硬金电镀液中通常含有金盐以及一些添加剂，如钴盐等。通过添加钴等元素，可有效提高金层的硬度。在电镀过程中，采用特定的电流波形和参数，如脉冲电镀，正向电流密度一般控制在1.2A/dm²左右，反向占空比为30%左右。这样的电镀方式能够使沉积的金层结晶更加细致紧密，硬度更高，耐磨性更好，以满足金手指频繁插拔的使用需求。金层厚度一般根据具体应用要求而定，常见的在1.5-5μm之间。
沉金：在沉金工艺中，当化学镀镍完成后，将PCB浸入含有金盐的溶液中。金盐中的金离子与镍层发生置换反应，在镍层表面沉积出金层。沉金过程中，要严格控制金盐溶液的浓度、温度、pH值以及反应时间等参数，以确保金层厚度均匀且符合要求。沉金层厚度相对较薄，常规厚度在1-3μm左右，但其平整度和可焊性良好。
清洗：无论是电镀镍金工艺还是沉金工艺，在完成镀金后，都需要对PCB进行彻底清洗。使用去离子水等清洗剂，去除金手指表面残留的电镀液或化学镀液以及其他杂质，防止这些残留物质对金手指的性能产生不良影响。
烘干：清洗后的PCB进行烘干处理，将金手指表面的水分彻底去除，防止因水分残留导致金手指在后续储存或使用过程中发生氧化或腐蚀现象。烘干温度和时间需根据PCB的材质和工艺要求进行合理控制，一般在60-80℃下烘干一定时间。
检测：对金手指进行全面检测，包括外观检查，查看金手指表面是否有划伤、针孔、气泡等缺陷；镀层厚度检测，采用X射线荧光光谱仪等专业设备测量金层和镍层的厚度，确保其符合设计要求；附着力测试，通过胶带剥离等方法检测镀层与基材之间的结合力是否牢固；导电性测试，使用专业的电学测试设备测量金手指的电阻，确保其导电性能良好。
PCB金手指的工艺选择是一个综合考量多方面因素的过程。电镀镍金工艺和沉金工艺各有其独特的优势和适用场景。电镀镍金工艺凭借其出色的耐磨性、抗氧化性和耐腐蚀性，在频繁插拔和恶劣工作环境的应用中表现卓越；而沉金工艺则以良好的平整度和可焊性，在对焊接质量和信号传输要求高、插拔频率低的场景中发挥优势。在实际生产中，需要根据产品的应用场景需求、成本预算以及对产品质量和可靠性的要求等因素，权衡利弊，精心选择合适的工艺，以确保生产出性能优良、质量可靠且成本合理的PCB金手指，满足不同电子设备的多样化需求，推动电子行业的持续发展与创新。
