PCB生产需要提供哪些设计文件?

来源:深圳普林电路 日期:2025-04-23 浏览量:

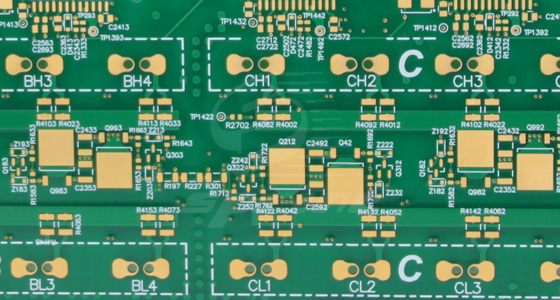

PCB的生产流程中,设计文件是连接创意构思与实际制造的桥梁,其完整性和准确性直接决定了产品的功能实现、生产效率与制造成本。一套规范、全面的设计文件不仅能确保电路板的电气性能达标,更能帮助制造商高效完成从原材料采购到工艺执行的全链条操作。下面将系统梳理PCB生产所需的核心设计文件,解析各文件的功能定位、技术要点及协同作用,为工程师与生产人员提供清晰的指导框架。




PCB原理图

PCB原理图堪称PCB设计的基石,它以电路符号和连线的形式,清晰呈现了电路的电气连接关系。原理图中详细标注了所有器件的名称,如电阻用“R”开头命名、电容用“C”开头等,明确其引脚数量及每个引脚的定义,规定了电流、电压等关键电气参数,以及各元件间的接线电性。这些信息是工程师理解电路功能、进行故障排查与设计优化的核心依据,也是PCB生产过程中确保电路正确性的基础保障。


Gerber文件

Gerber文件是PCB设计软件生成的,用于实际生产的核心文件。它包含了外层电路铜箔分布、内层电路铜箔布局、表面喷锡区域、过孔连通情况等丰富且关键的信息。Gerber文件如同一份精确的施工图纸,指导着PCB制造过程中的每一道工序。标准的Gerber文件格式主要分为RS-274与RS-274X、GerberX2。RS-274格式下,Gerber文件与光圈文件(Aperture)相互独立,而RS-274X格式则将光圈信息整合在Gerber文件内部,无需单独的光圈文件。GerberX2作为最新格式,不仅可嵌入板的叠构信息,还能插入CAD属性,极大提升了设计、工程与生产的整体效率。在实际生产中,通过导入Gerber文件到CAM软件,就能为每一道PCB工艺流程,如蚀刻、钻孔、阻焊等提供精准的数据支持。


钻孔文件

钻孔文件主要用于描述PCB上各类孔的位置、大小等信息。在PCB制造过程中,钻孔是必不可少的环节,用于安装插件元件引脚、实现层间电气连接等。常见的钻孔文件格式为Excellon格式,它精确记录了每个孔的坐标位置、孔径尺寸等参数。PCB制造商依据钻孔文件,使用数控钻床在指定位置钻出符合要求的孔,确保后续元件安装与电气连接的准确性。例如,对于一块需要安装大量插件电阻、电容的PCB,钻孔文件将准确指导钻床在对应位置钻出合适孔径的安装孔。


工艺说明文件

工艺说明文件是对PCB生产过程中特殊工艺要求的详细阐述。例如,对于有阻抗控制要求的PCB,需在工艺说明中明确各信号层的特征阻抗值、允许的阻抗偏差范围,以及实现阻抗控制所采取的措施,如特定的线宽、线距、介质层厚度等。若采用特殊的表面处理工艺,如化学镀镍浸金、有机保焊膜等,也需在文件中详细说明工艺参数与质量标准。此外,对于多层板生产中的层压工艺要求、内层线路制作精度等特殊要点,都应在工艺说明文件中准确传达给制造商,确保生产过程符合设计预期。


为保障PCB生产的顺利开展与产品质量,上述设计文件缺一不可。从原理图的电路构思,到Gerber文件的精确制造指导,再到钻孔文件以及工艺说明文件的协同配合,每一份文件都在PCB生产链条中很关键。只有提供完整、准确、规范的设计文件,才能有效减少生产过程中的错误与延误,实现高质量、高效率的PCB生产。
